Bloque 2 - Ejercicio 4 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Extremadura Ordinaria 2025

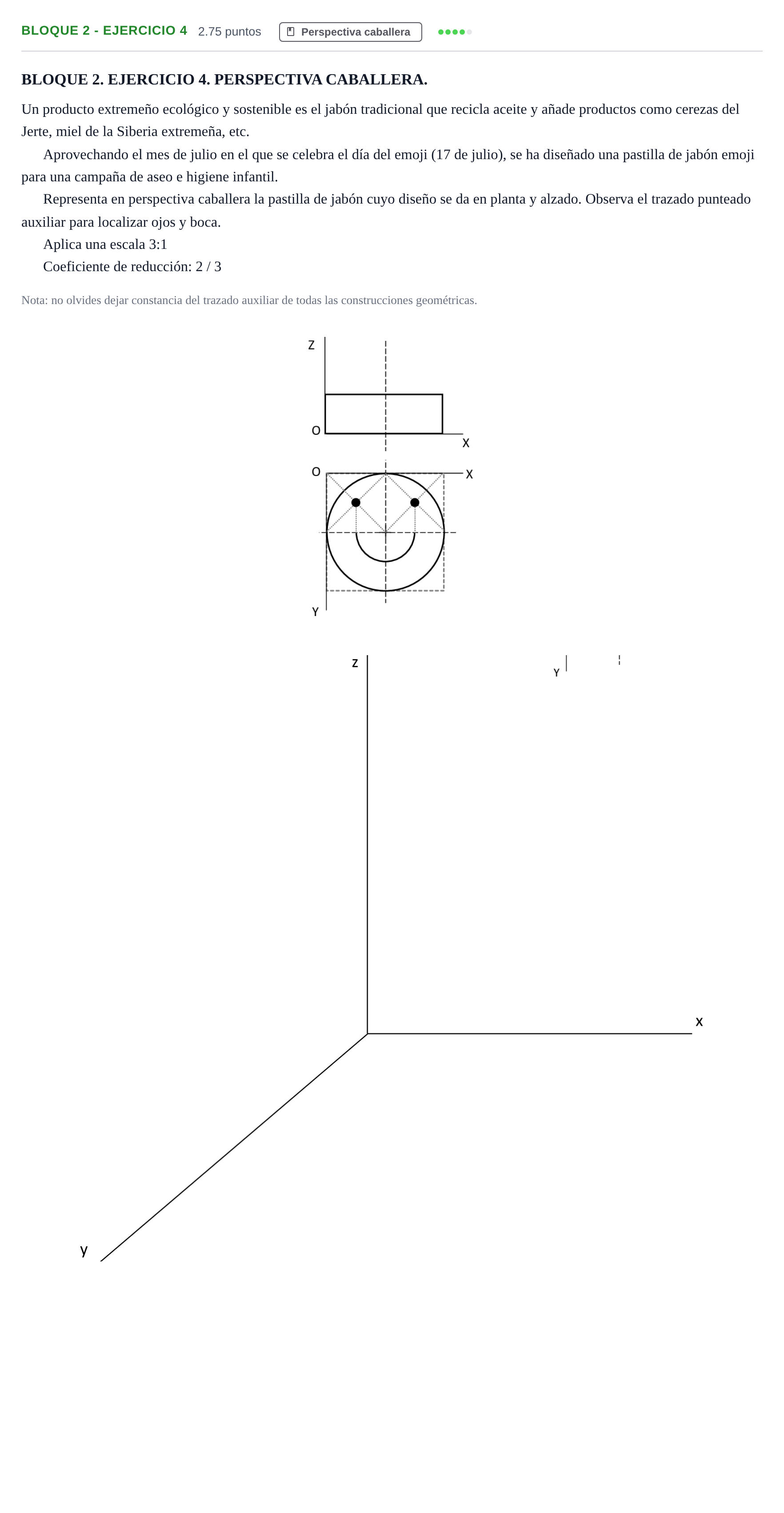

Representa en perspectiva caballera la pastilla de jabón cuyo diseño se da en planta y alzado a escala 3:1 con coeficiente de reducción 2/3.

Solución: Representación en perspectiva caballera de la pastilla cilíndrica y los rasgos del emoji: 1. Eje $X$: escala $3:1$ (sin reducción). 2. Eje $Z$: altura multiplicada por 3 (sin reducción). 3. Eje $Y$: medidas multiplicadas por la escala ($3$) y por el coeficiente de reducción ($2/3$), resultando un factor efectivo de $3 \cdot \frac{2}{3} = 2$. 4. Las circunferencias del contorno exterior, borde concéntrico y arco de la boca situadas en los planos horizontales $XOY$ se proyectan como elipses u óvalos afines a la circunferencia. 5. Los ojos y la boca se sitúan a partir del trazado geométrico punteado dado en la planta, trasladando sus coordenadas a los ejes deformados.
