Bloque 2 - Ejercicio 3 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Extremadura Extraordinaria 2024

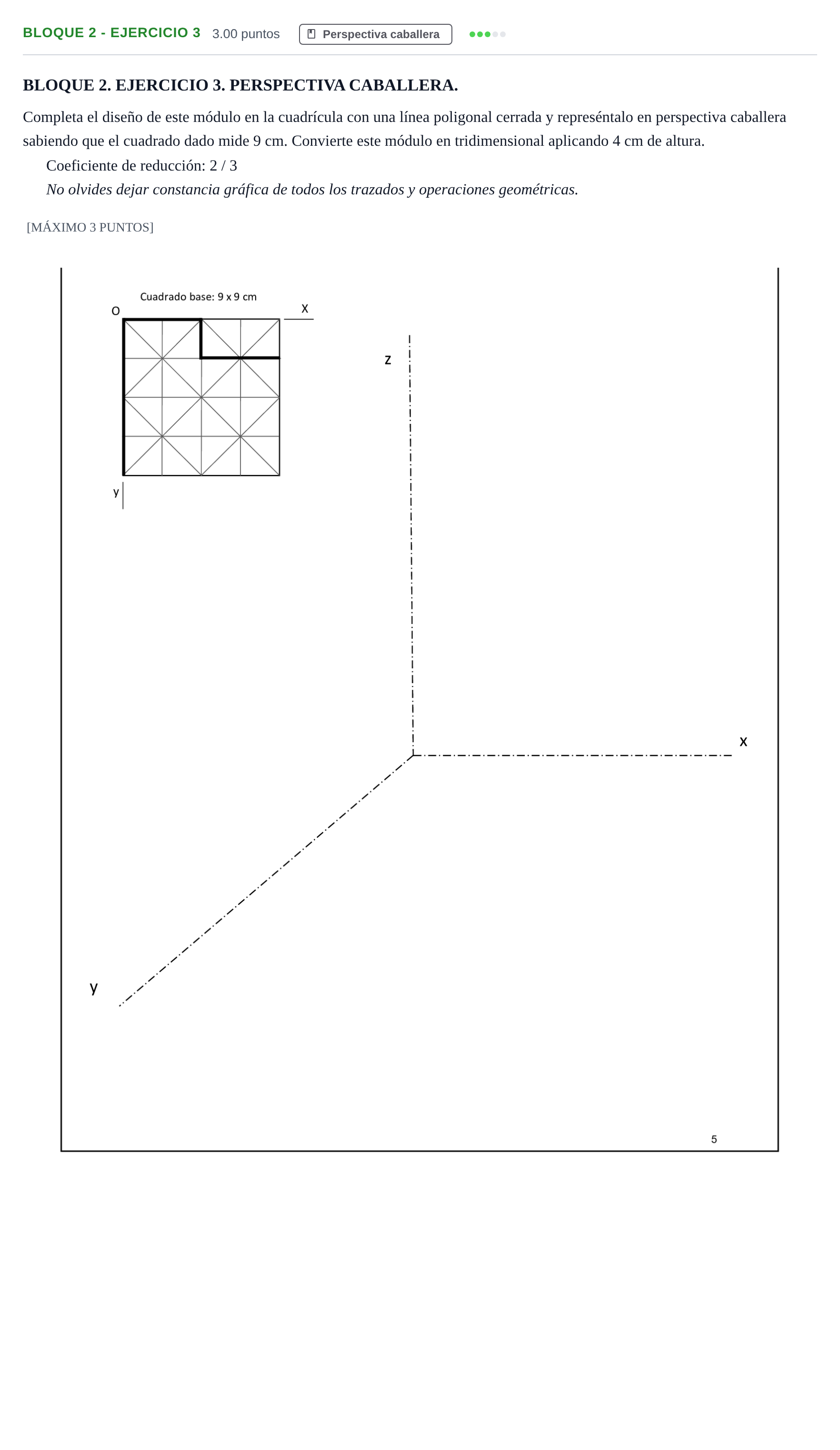

Completa el diseño de este módulo en la cuadrícula con una línea poligonal cerrada y represéntalo en perspectiva caballera sabiendo que el cuadrado dado mide 9 cm. Convierte este módulo en tridimensional aplicando 4 cm de altura. Coeficiente de reducción: 2 / 3.

Solución: 1. Diseño del módulo en la cuadrícula: Se completa la poligonal cerrada iniciada en la cuadrícula de 3×3 (9×9 cm, por lo que cada cuadrícula mide 3×3 cm), formando un polígono cerrado continuo. 2. Trazado de la base en perspectiva caballera: - Sobre el eje X, las medidas se trasladan en verdadera magnitud (sin reducción). - Sobre el eje Y (eje oblicuo a 135°), las medidas se reducen multiplicando por el coeficiente 2/3 (por ejemplo, el lado completo de 9 cm pasa a medir 6 cm reducidos; cada cuadrícula de 3 cm pasa a 2 cm). - Se dibuja la figura de la base aplicando estas reducciones a las coordenadas correspondientes. 3. Levantamiento tridimensional: - Desde cada vértice de la base se trazan rectas paralelas al eje Z (verticales). - Se traslada sobre ellas la altura dada de 4 cm en verdadera magnitud (sin reducción). - Se unen los vértices superiores para conformar la cara superior del prisma/cuerpo y se diferencian aristas vistas (línea continua) y ocultas (línea discontinua).
