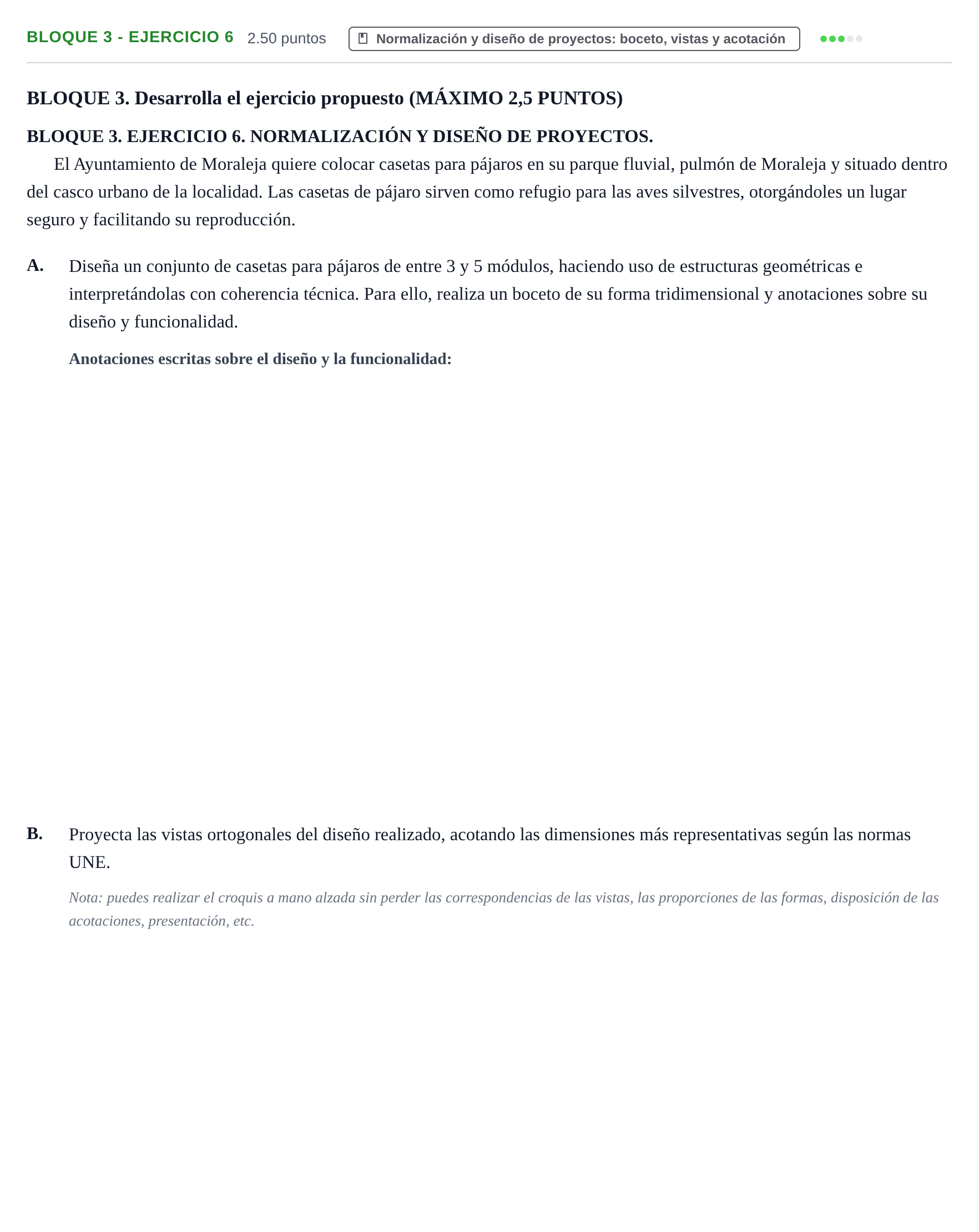

Enunciado
BLOQUE 3. Desarrolla el ejercicio propuesto (MÁXIMO 2,5 PUNTOS)
BLOQUE 3. EJERCICIO 6. NORMALIZACIÓN Y DISEÑO DE PROYECTOS.
El Ayuntamiento de Moraleja quiere colocar casetas para pájaros en su parque fluvial, pulmón de Moraleja y situado dentro del casco urbano de la localidad. Las casetas de pájaro sirven como refugio para las aves silvestres, otorgándoles un lugar seguro y facilitando su reproducción.
A.
Diseña un conjunto de casetas para pájaros de entre 3 y 5 módulos, haciendo uso de estructuras geométricas e interpretándolas con coherencia técnica. Para ello, realiza un boceto de su forma tridimensional y anotaciones sobre su diseño y funcionalidad.
B.
Proyecta las vistas ortogonales del diseño realizado, acotando las dimensiones más representativas según las normas UNE.
Nota: puedes realizar el croquis a mano alzada sin perder las correspondencias de las vistas, las proporciones de las formas, disposición de las acotaciones, presentación, etc.
Solución
Según los criterios oficiales de corrección
Anotaciones sobre su diseño y funcionalidad
Solución: Memoria explicativa justificando los materiales, la orientación, el sistema de anclaje, los orificios de entrada para las aves, la protección frente a la lluvia y depredadores, y la modulación geométrica empleada.
A. Boceto tridimensional y B. Vistas ortogonales acotadas según UNE
Solución: Apartado A (Boceto tridimensional): Boceto axonométrico o cónico que represente con coherencia formal y volumen tridimensional un conjunto modular de entre 3 y 5 casetas para pájaros basado en estructuras geométricas claras (prismas rectos, pirámides para tejados a dos aguas, cilindros huecos, etc.). Apartado B (Vistas ortogonales y acotación UNE): Representación diédrica de las vistas necesarias (alzado, planta y/o perfil) en estricta correspondencia proyectiva. Acotación según norma UNE: líneas auxiliares de cota, líneas de cota con flechas normalizadas, cifras de cota situadas sobre la línea o centradas, sin duplicar cotas innecesarias y definiendo las dimensiones totales y modulares clave.
