Bloque 3 - Ejercicio 2 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Extremadura Extraordinaria 2024
Tema: Normalización y diseño de proyectos: boceto, vistas y acotación · Del examen Extraordinaria (2024)
Enunciado

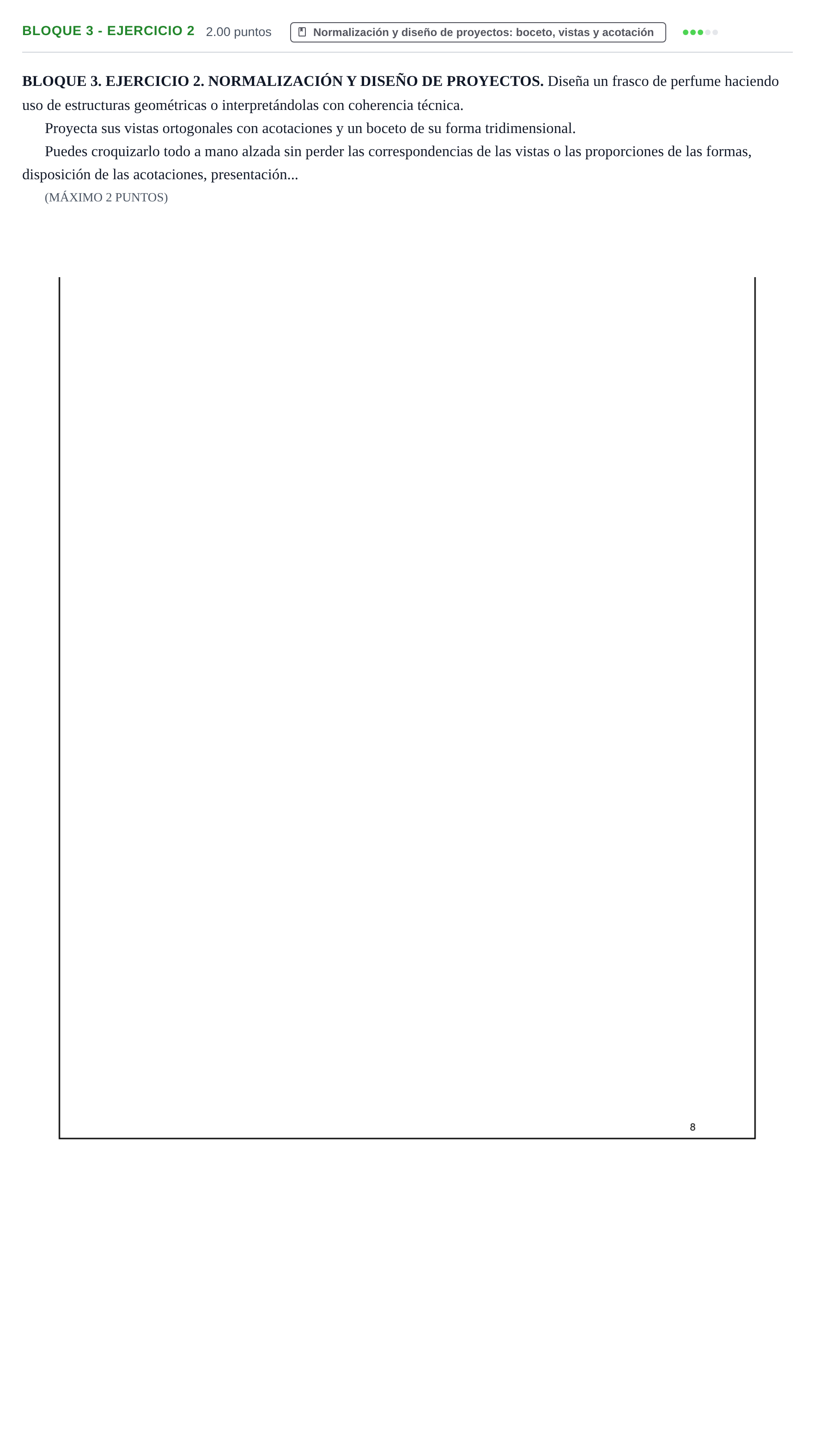

BLOQUE 3. EJERCICIO 2. NORMALIZACIÓN Y DISEÑO DE PROYECTOS. Diseña un frasco de perfume haciendo uso de estructuras geométricas o interpretándolas con coherencia técnica.
Proyecta sus vistas ortogonales con acotaciones y un boceto de su forma tridimensional.
Puedes croquizarlo todo a mano alzada sin perder las correspondencias de las vistas o las proporciones de las formas, disposición de las acotaciones, presentación...
(MÁXIMO 2 PUNTOS)
Solución
Según los criterios oficiales de corrección
Diseña un frasco de perfume haciendo uso de estructuras geométricas o interpretándolas con coherencia técnica. Proyecta sus vistas ortogonales con acotaciones y un boceto de su forma tridimensional.
Solución: Diseño libre coherente de un frasco de perfume que incluya: 1. Boceto tridimensional: Representación axonométrica o perspectiva a mano alzada del frasco con coherencia formal, volumen y proporciones adecuadas. 2. Vistas ortogonales: Sistema diédrico (alzado y planta, y perfil si fuese necesario para definir la pieza) con correspondencia proyectiva exacta entre vistas. 3. Acotación normalizada: Líneas de cota, líneas auxiliares, flechas y cifras de cota dispuestas según las normas de acotación UNE/ISO para definir completamente las dimensiones del frasco.
