Bloque 3 - Ejercicio 1 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Extremadura Ordinaria 2024
Tema: Normalización y diseño de proyectos: boceto, vistas y acotación · Del examen Ordinaria (2024)
Enunciado
BLOQUE 3. Elige y desarrolla UNA de las dos propuestas prácticas (máximo 2 puntos)

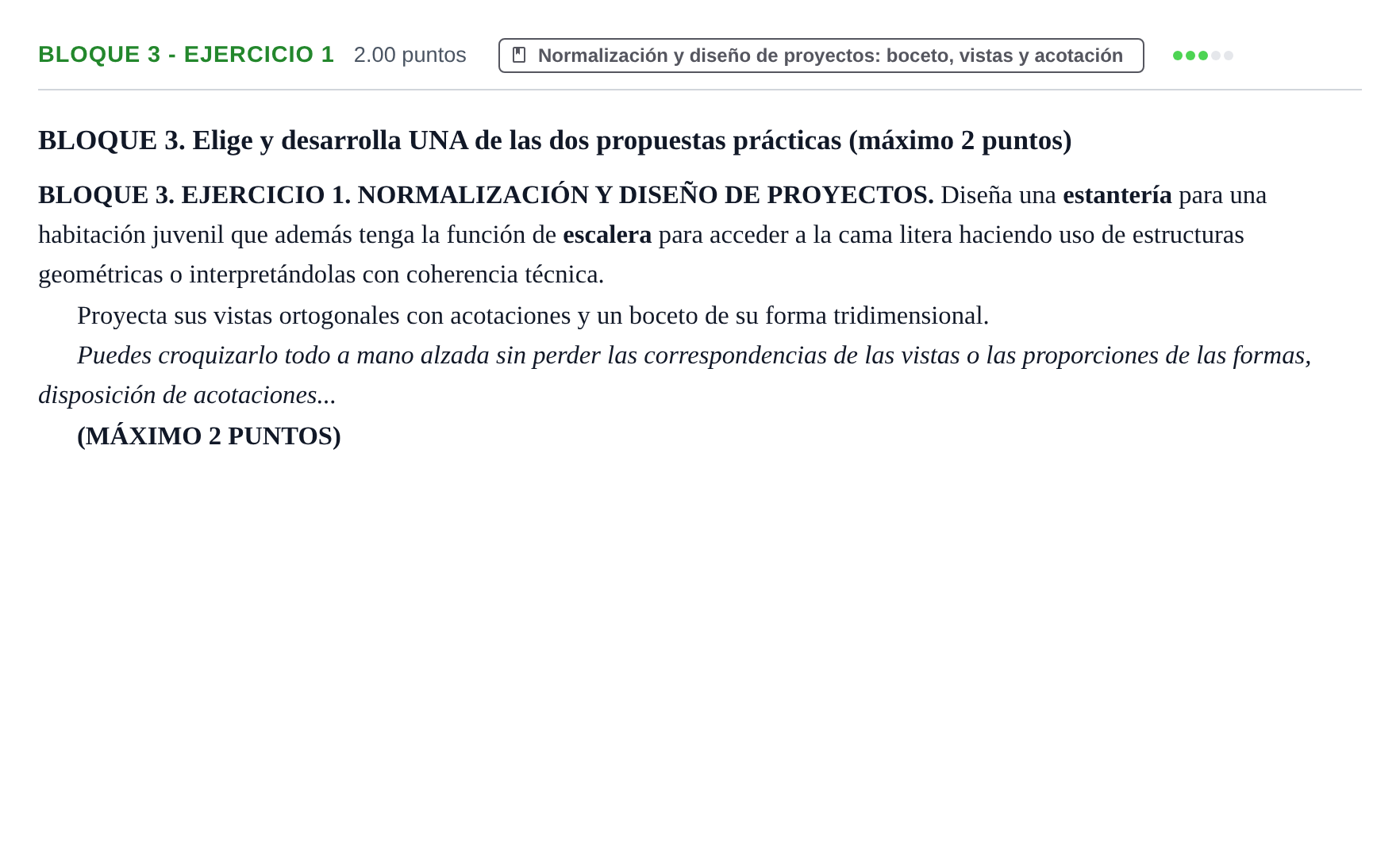

BLOQUE 3. EJERCICIO 1. NORMALIZACIÓN Y DISEÑO DE PROYECTOS. Diseña una estantería para una habitación juvenil que además tenga la función de escalera para acceder a la cama litera haciendo uso de estructuras geométricas o interpretándolas con coherencia técnica.
Proyecta sus vistas ortogonales con acotaciones y un boceto de su forma tridimensional.
Puedes croquizarlo todo a mano alzada sin perder las correspondencias de las vistas o las proporciones de las formas, disposición de acotaciones...
(MÁXIMO 2 PUNTOS)
Solución
Según los criterios oficiales de corrección
Diseña una estantería con función de escalera para acceder a la cama litera, proyectando sus vistas ortogonales con acotaciones y un boceto de su forma tridimensional.
Solución: Propuesta gráfica libre de diseño de producto/mobiliario que integre estantes con módulos escalonados transitables. Debe incluir: 1. Vistas ortogonales normalizadas: alzado, planta y vista lateral/perfil debidamente alineadas y proporcionadas según el sistema diédrico. 2. Acotación técnica: líneas de cota, líneas auxiliares, cifras de cota y símbolos de acotación dispuestos conforme a la norma, definiendo las dimensiones principales (altura, anchura, profundidad, huella y contrahuella de los peldaños). 3. Boceto tridimensional: representación axonométrica o perspectiva coherente que muestre la volumetría del conjunto y su funcionamiento.
