Enunciado

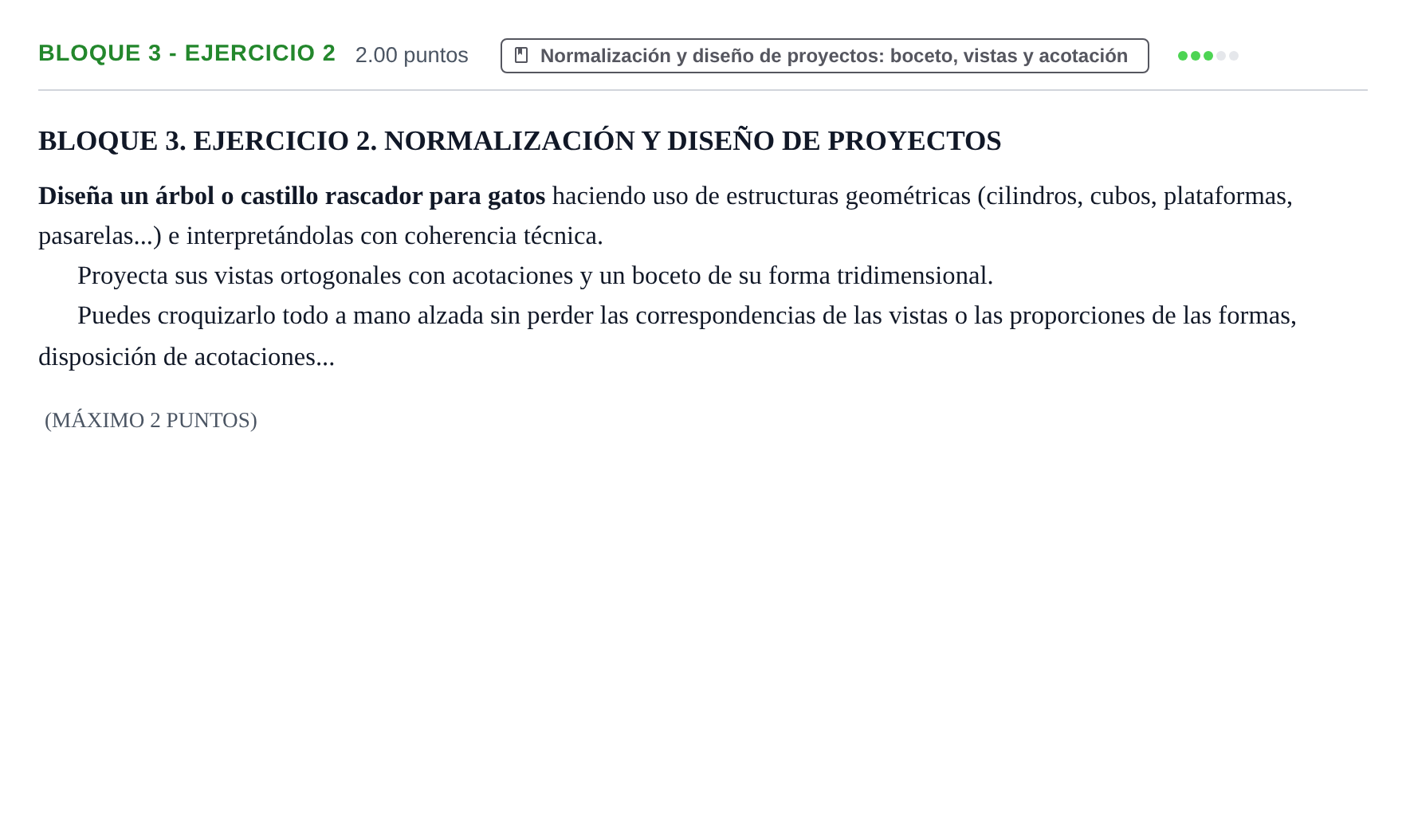

BLOQUE 3. EJERCICIO 2. NORMALIZACIÓN Y DISEÑO DE PROYECTOS
Diseña un árbol o castillo rascador para gatos haciendo uso de estructuras geométricas (cilindros, cubos, plataformas, pasarelas...) e interpretándolas con coherencia técnica.
Proyecta sus vistas ortogonales con acotaciones y un boceto de su forma tridimensional.
Puedes croquizarlo todo a mano alzada sin perder las correspondencias de las vistas o las proporciones de las formas, disposición de acotaciones...
(MÁXIMO 2 PUNTOS)
Respuesta enviada. Compara tu diseño y trazados técnicos con los criterios de corrección oficiales de la solución.
Solución
Según los criterios oficiales de corrección
Diseña un árbol o castillo rascador para gatos haciendo uso de estructuras geométricas e interpretándolas con coherencia técnica. Proyecta sus vistas ortogonales con acotaciones y un boceto de su forma tridimensional.
Solución: Diseño libre del rascador para gatos que combine coherentemente cuerpos geométricos (cilindros para postes rascadores, prismas/cubos para casetas o cuevas, plataformas horizontales escalonadas, pasarelas o rampas). Debe incluir: 1. Vistas ortogonales normalizadas: Alzado, planta y/o perfil con correcta correspondencia entre proyecciones, tipos de línea adecuados (aristas vistas y ocultas) y acotación completa y funcional (cotas de dimensión total y parcial, cotas de posición, líneas de cota, flechas y cifras de cota). 2. Boceto tridimensional: Representación en perspectiva (isométrica, caballera o cónica) coherente con las vistas diédricas proyectadas.
