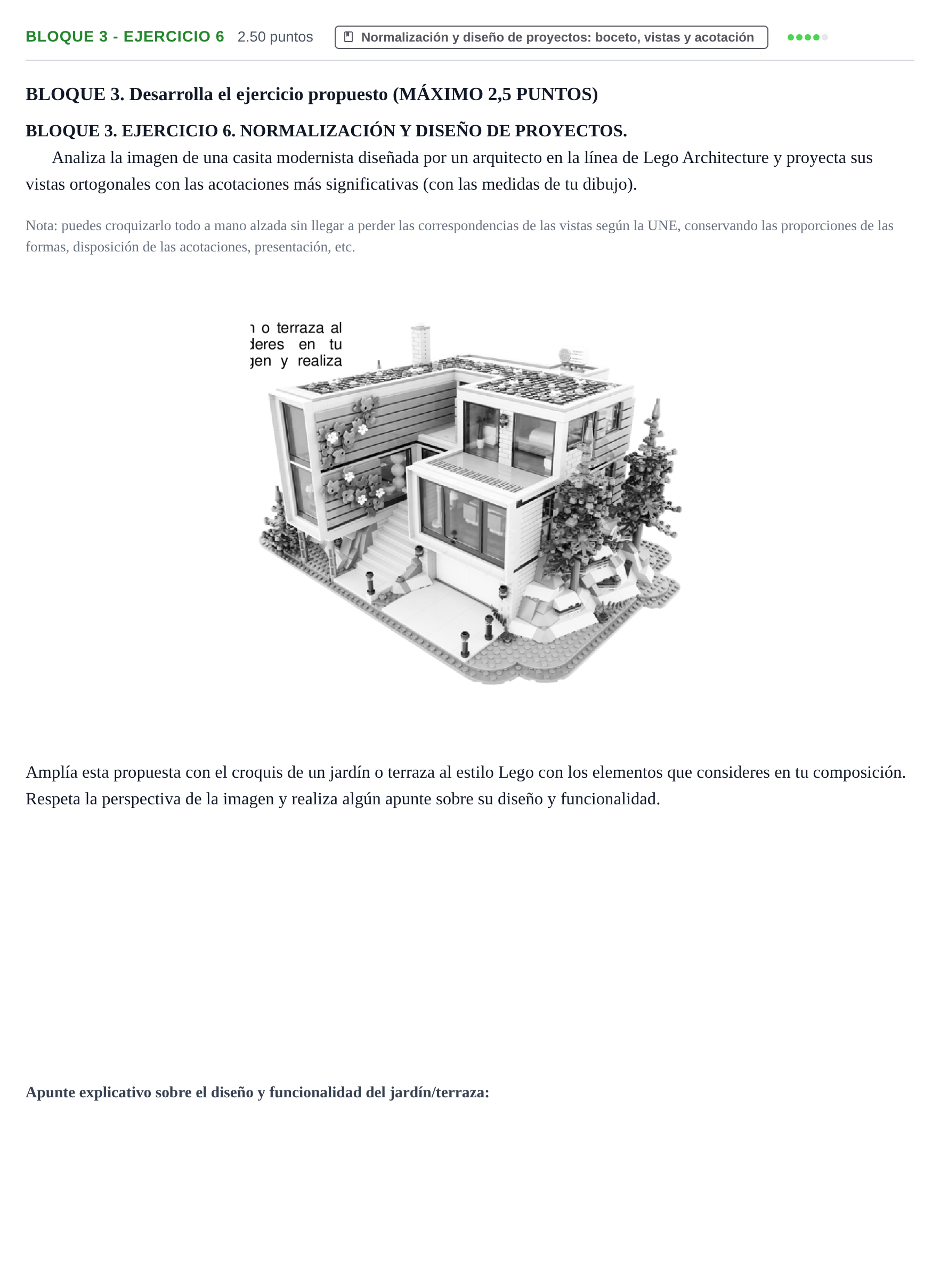

Bloque 3 - Ejercicio 6 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Extremadura Ordinaria 2026

Proyecta sus vistas ortogonales con las acotaciones más significativas y croquiza la ampliación de un jardín o terraza al estilo Lego respetando la perspectiva.

Solución: 1. Vistas ortogonales: - Alzado, planta y perfil izquierdo (o vista lateral más representativa) correctamente posicionados según el sistema europeo UNE. - Proporción volumétrica de los voladizos, escaleras de acceso y grandes ventanales. - Acotación normalizada (cifras de cota, líneas de cota paralelas y líneas auxiliares sin cruzarse) indicando las medidas generales (anchura, altura, profundidad) y cotas de posición fundamentales. 2. Croquis del jardín o terraza: - Perspectiva coherente con el punto de vista axonométrico/isométrico de la imagen. - Elementos modulares característicos del estilo Lego (vegetación escalonada, losetas, muros de contención en piedra/bloque, barandillas o pérgolas integradas con la edificación existente).

Realiza algún apunte sobre su diseño y funcionalidad.

Solución: Apunte técnico y funcional donde se justifiquen: - La zonificación del espacio exterior (zonas estanciales, pasos o comunicación con la planta baja y superior). - La elección formal acorde con el lenguaje racionalista y modular del edificio. - La integración paisajística con el terreno rocoso y la orientación bioclimática de la terraza o jardín.
