Apartado 3 - Pregunta 1 · Tecnología e Ingeniería II PAU Castilla y León Extraordinaria 2026
Tema: Neumática e hidráulica · Del examen Extraordinaria (2026)

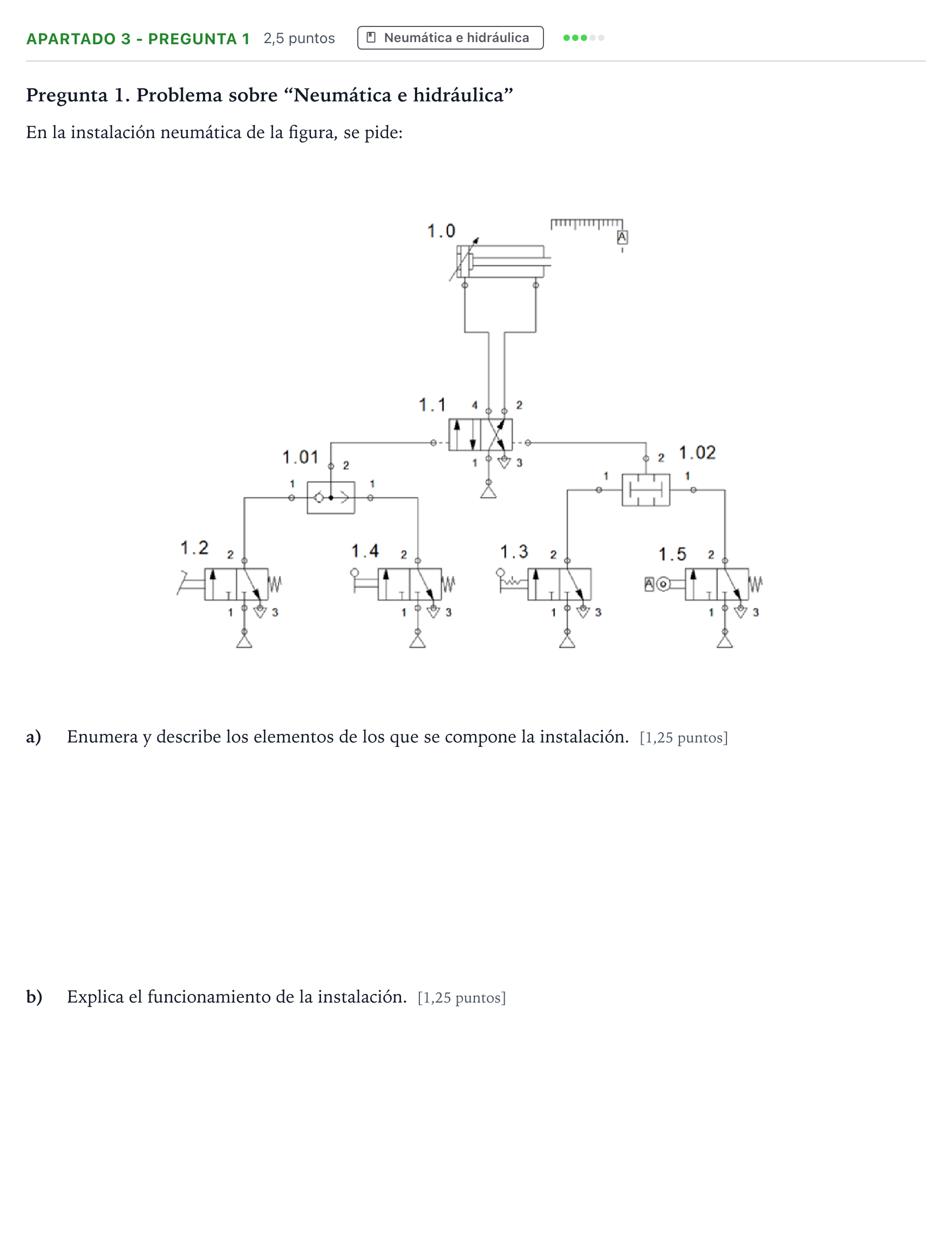

Enunciado
Pregunta 1. Problema sobre “Neumática e hidráulica”
En la instalación neumática de la figura, se pide:
a)
Enumera y describe los elementos de los que se compone la instalación. [1,25 puntos]
b)
Explica el funcionamiento de la instalación. [1,25 puntos]
Solución
Solución de AprenAI (no es la oficial)
a) Enumera y describe los elementos de los que se compone la instalación. (1,25 puntos)
Solución: 1.0: Cilindro de doble efecto con amortiguación regulable final. 1.1: Válvula distribuidora 4/2 (o 5/2) biestable, con pilotaje neumático bilateral. 1.01: Válvula selectora de circuito (función lógica O / OR). 1.02: Válvula de simultaneidad (función lógica Y / AND). 1.2: Válvula 3/2 normalmente cerrada (NC), accionamiento por palanca/pedal y retorno por muelle. 1.4: Válvula 3/2 NC, accionamiento manual por pulsador con enclavamiento / seta y retorno por muelle. 1.3: Válvula 3/2 NC, accionamiento manual por pulsador con muelle y retorno por muelle. 1.5: Válvula 3/2 NC, accionamiento mecánico por rodillo escamoteable o palpador (final de carrera A en posición avanzada de 1.0) y retorno por muelle.
La solución del apartado que falta y la explicación paso a paso son Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
