Apartado 3 - Pregunta 1 · Tecnología e Ingeniería II PAU Castilla y León Extraordinaria 2025

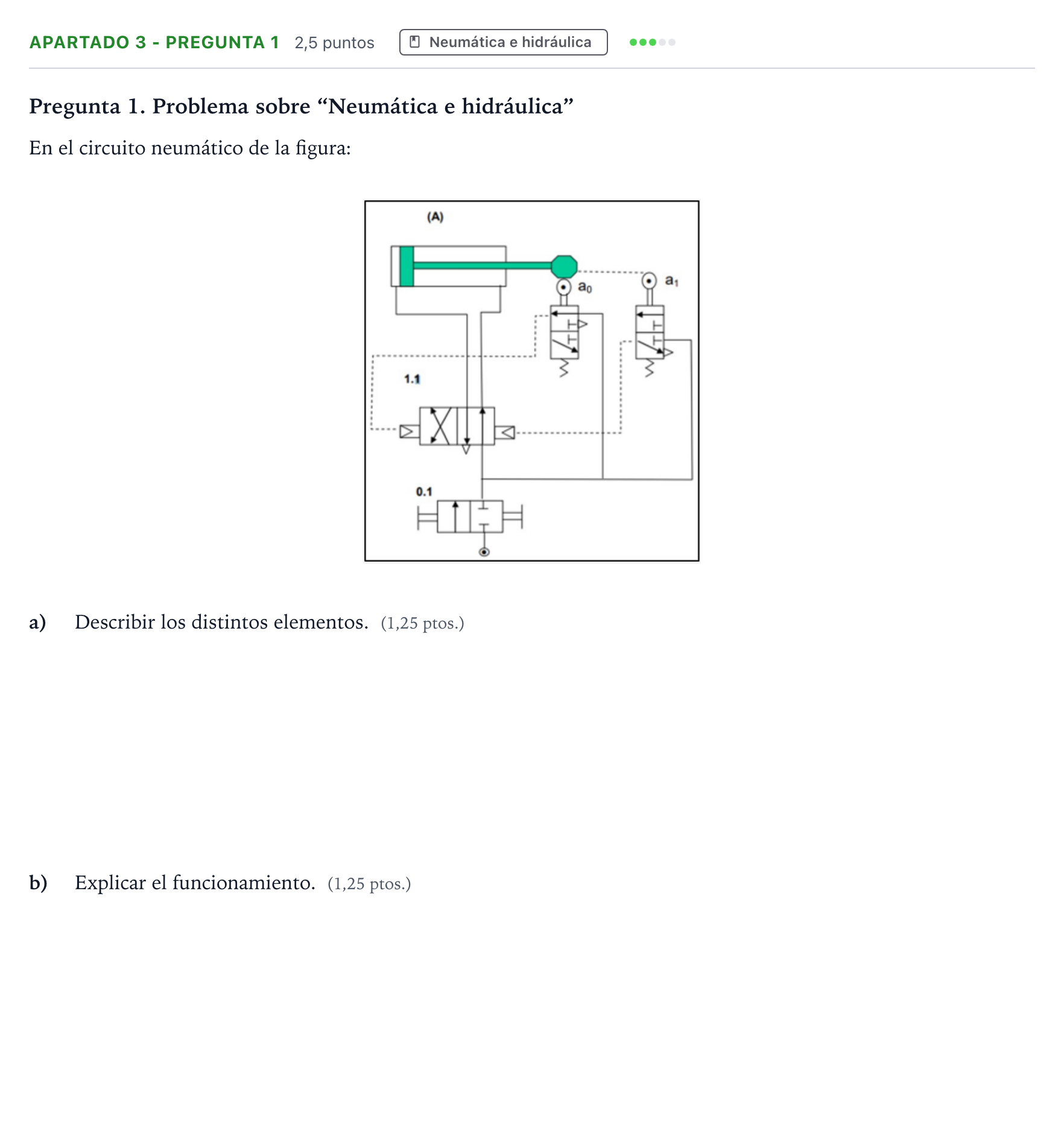

a) Describir los distintos elementos. (1,25ptos.)

Solución: Los elementos del circuito neumático son: - (A) Cilindro de doble efecto: actuador lineal neumático con dos cámaras de trabajo (avance y retroceso). - Válvula 0.1: válvula distribuidora 2/2 (2 vías y 2 posiciones) de accionamiento manual por ambos lados (biestable). Actúa como válvula de marcha/paro o llave de paso general y está conectada a la fuente de aire comprimido. - Válvula 1.1: válvula distribuidora 4/2 biestable, con pilotaje neumático a ambos lados, que gobierna directamente el cilindro de doble efecto. - Finales de carrera a₀ y a₁: dos válvulas distribuidoras 3/2 normalmente cerradas, accionadas mecánicamente por rodillo y con retorno por muelle.
