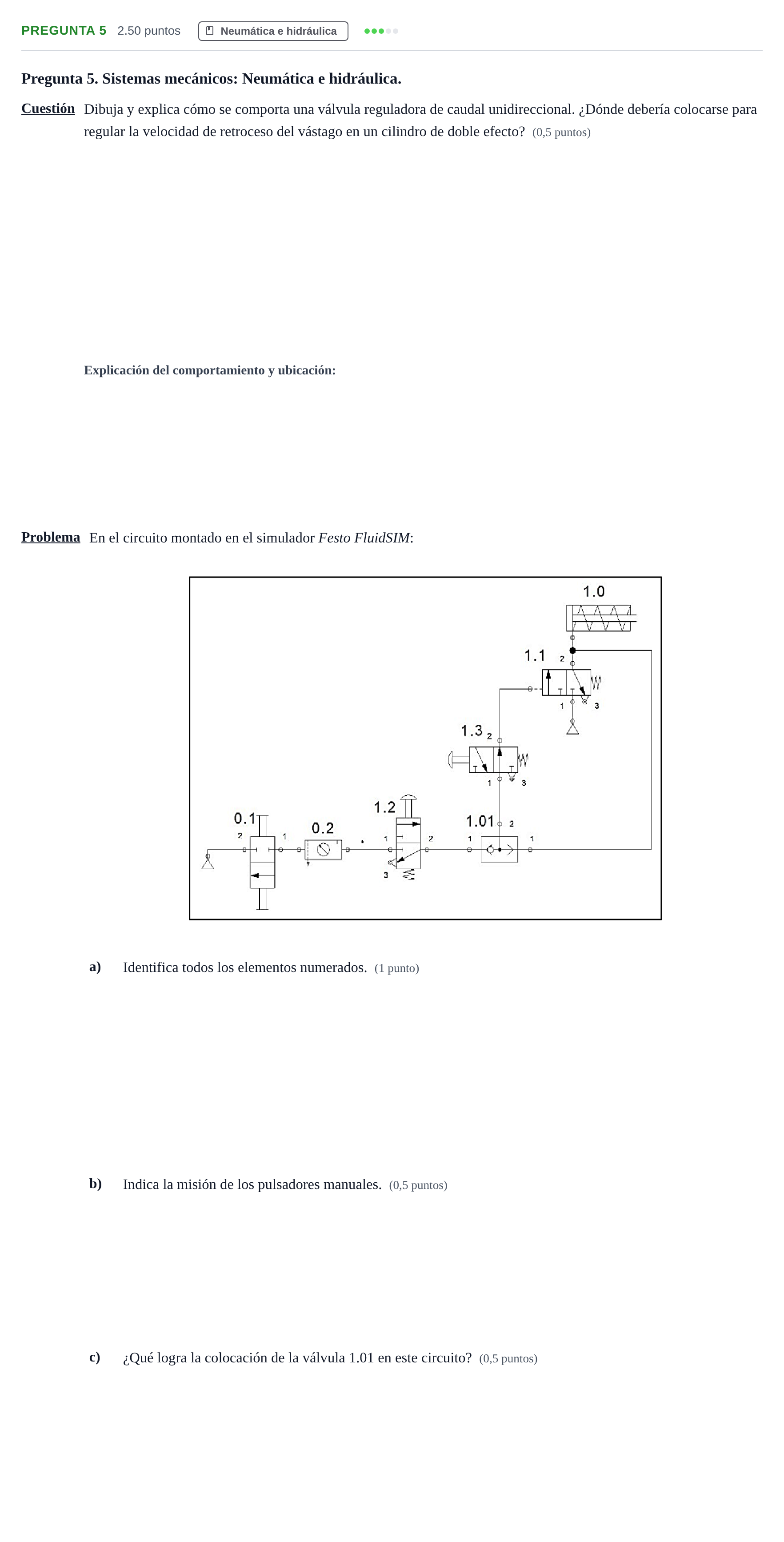

Pregunta 5 · Tecnología e Ingeniería II PAU Castilla y León Extraordinaria 2024

Dibuja y explica cómo se comporta una válvula reguladora de caudal unidireccional.

Solución: Símbolo normalizado de válvula reguladora de caudal unidireccional: consta de un estrangulador regulable montado en paralelo con una válvula antirretorno. En un sentido el aire queda bloqueado por el antirretorno y se ve obligado a pasar estrangulado; en el sentido contrario, el aire abre el antirretorno circulando libremente a caudal nominal.

¿Dónde debería colocarse para regular la velocidad de retroceso del vástago en un cilindro de doble efecto? (0,5 puntos)

Solución: Para regular el retroceso con regulación al escape, debe colocarse en la conducción de la cámara trasera (lado del émbolo). El antirretorno se orienta para dejar paso libre al aire que entra en esa cámara durante el avance y obligar a pasar por el estrangulador al aire que sale de ella durante el retroceso. Así se obtiene un retroceso suave y uniforme. También podría estrangularse la entrada a la cámara del vástago, pero es menos estable.

a) Identifica todos los elementos numerados. (1 punto)

Solución: • 0.1: Válvula de cierre (llave de paso) 2/2 de accionamiento manual. • 0.2: Unidad de mantenimiento (filtro, regulador de presión con manómetro y lubricador). • 1.0: Cilindro de simple efecto con retorno por muelle. • 1.01: Válvula selectora de circuito (función lógica O / OR). • 1.1: Válvula distribuidora 3/2 normalmente cerrada, con accionamiento neumático (pilotaje) y retorno por muelle. • 1.2: Válvula 3/2 normalmente cerrada, con accionamiento manual por pulsador y retorno por muelle. • 1.3: Válvula 3/2 normalmente abierta, con accionamiento manual por pulsador de seta y retorno por muelle.
