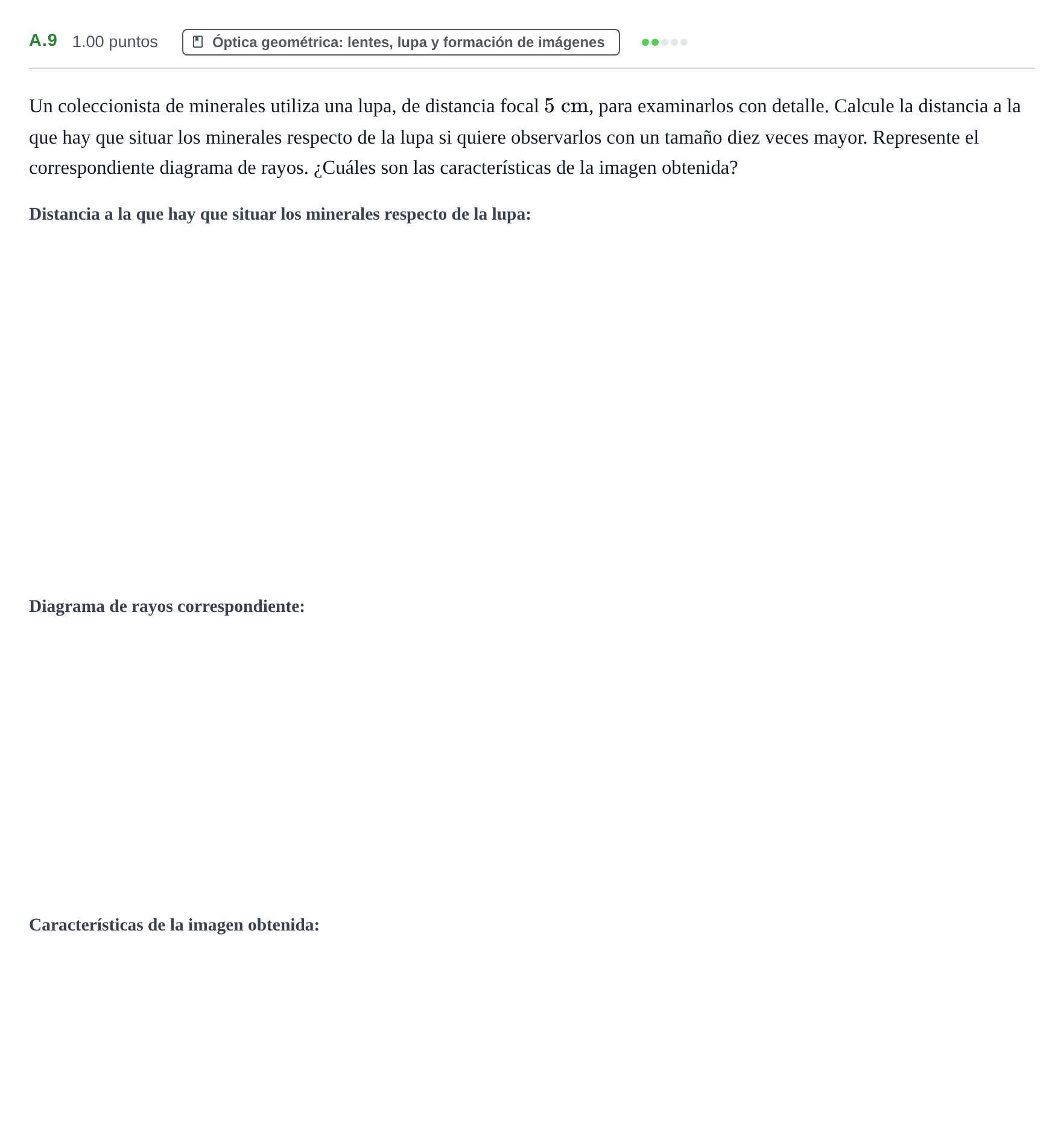

Ejercicio A.9 · Física PAU Castilla y León Ordinaria 2022

Calcule la distancia a la que hay que situar los minerales respecto de la lupa si quiere observarlos con un tamaño diez veces mayor.

Solución: 4,5 cm / 0,045 m

Represente el correspondiente diagrama de rayos.

Solución: Diagrama de rayos para lente convergente con objeto situado entre el foco objeto $F$ y el centro óptico ($|s| < f'$): se traza un rayo paralelo al eje óptico que refracta pasando por el foco imagen $F'$, y un rayo que pasa por el centro óptico sin desviarse. Ambos rayos emergen divergiendo, por lo que se cortan sus prolongaciones hacia atrás, formando la imagen en el mismo semiespacio del objeto.

¿Cuáles son las características de la imagen obtenida?

Solución: Virtual, derecha y de mayor tamaño
