Ejercicio 2.B · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Castilla y León Ordinaria 2026

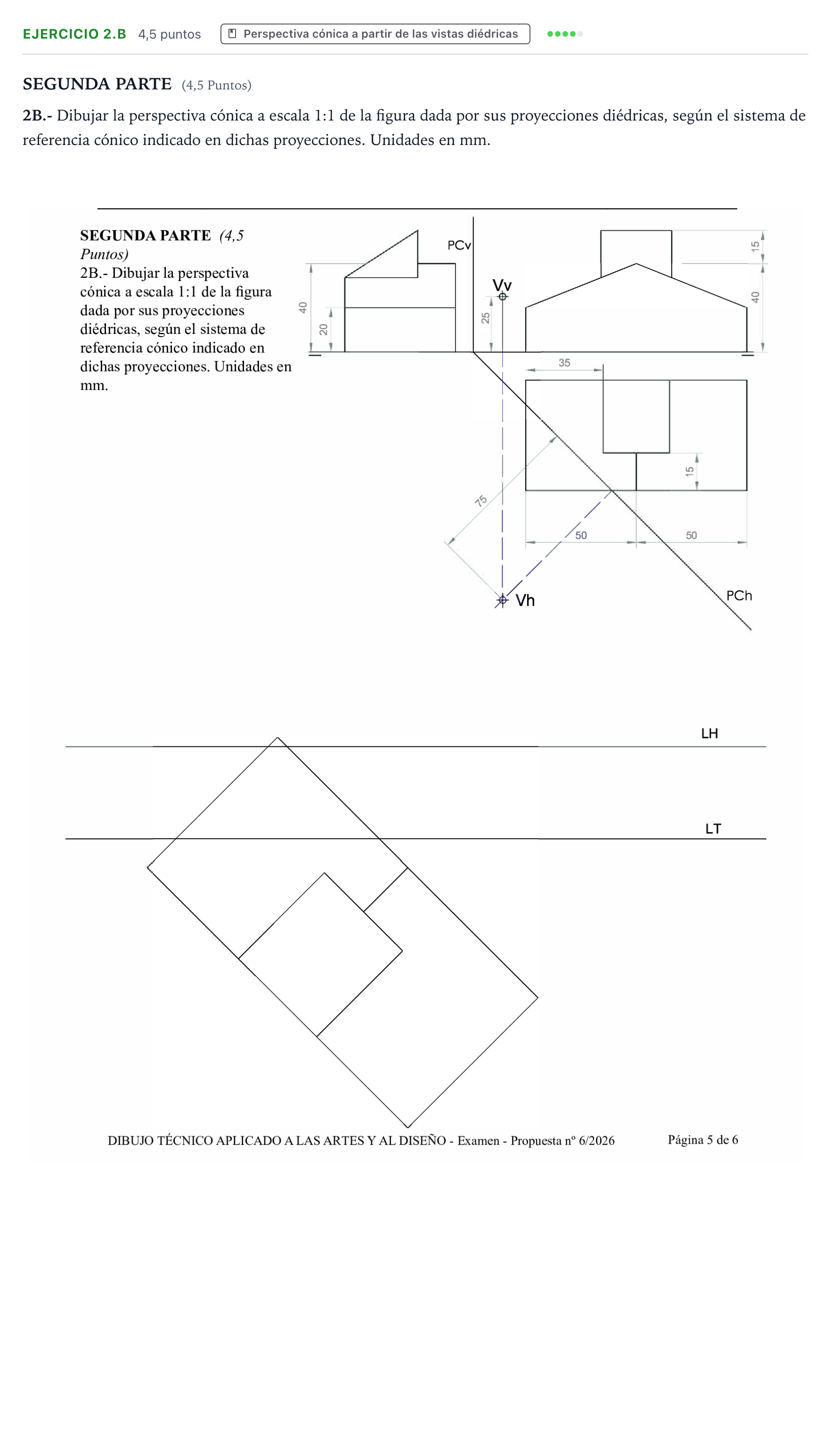

2B.- Dibujar la perspectiva cónica a escala 1:1 de la figura dada por sus proyecciones diédricas, según el sistema de referencia cónico indicado en dichas proyecciones.

Solución: Trazado completo de la perspectiva cónica cónica oblicua a escala 1:1 sobre la plantilla dada: 1. Determinación de los puntos de fuga ($F$ y $F'$) sobre la Línea de Horizonte (LH) mediante paralelas desde $V_h$ a las dos direcciones perpendiculares de la base de la pieza, así como los puntos métricos correspondientes. 2. Trazado de las rectas directrices de la base a sus respectivos puntos de fuga, situando las trazas de las rectas con el Plano del Cuadro (PC) sobre la Línea de Tierra (LT). 3. Elevación de las alturas en verdadera magnitud sobre la LT (línea de alturas) en los puntos de contacto con el cuadro (aristas a 20 mm, cumbrera a 40 mm y cuerpo superior que asciende hasta 55 mm) y posterior fuga para definir los vértices superiores. 4. Construcción del cuerpo prismático saliente superior de anchura 35 mm y altura adicional de 15 mm. 5. Representación definitiva de las aristas vistas (línea continua gruesa) y ocultas (discontinua si procede).
