Ejercicio 2B · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Castilla y León Extraordinaria 2025

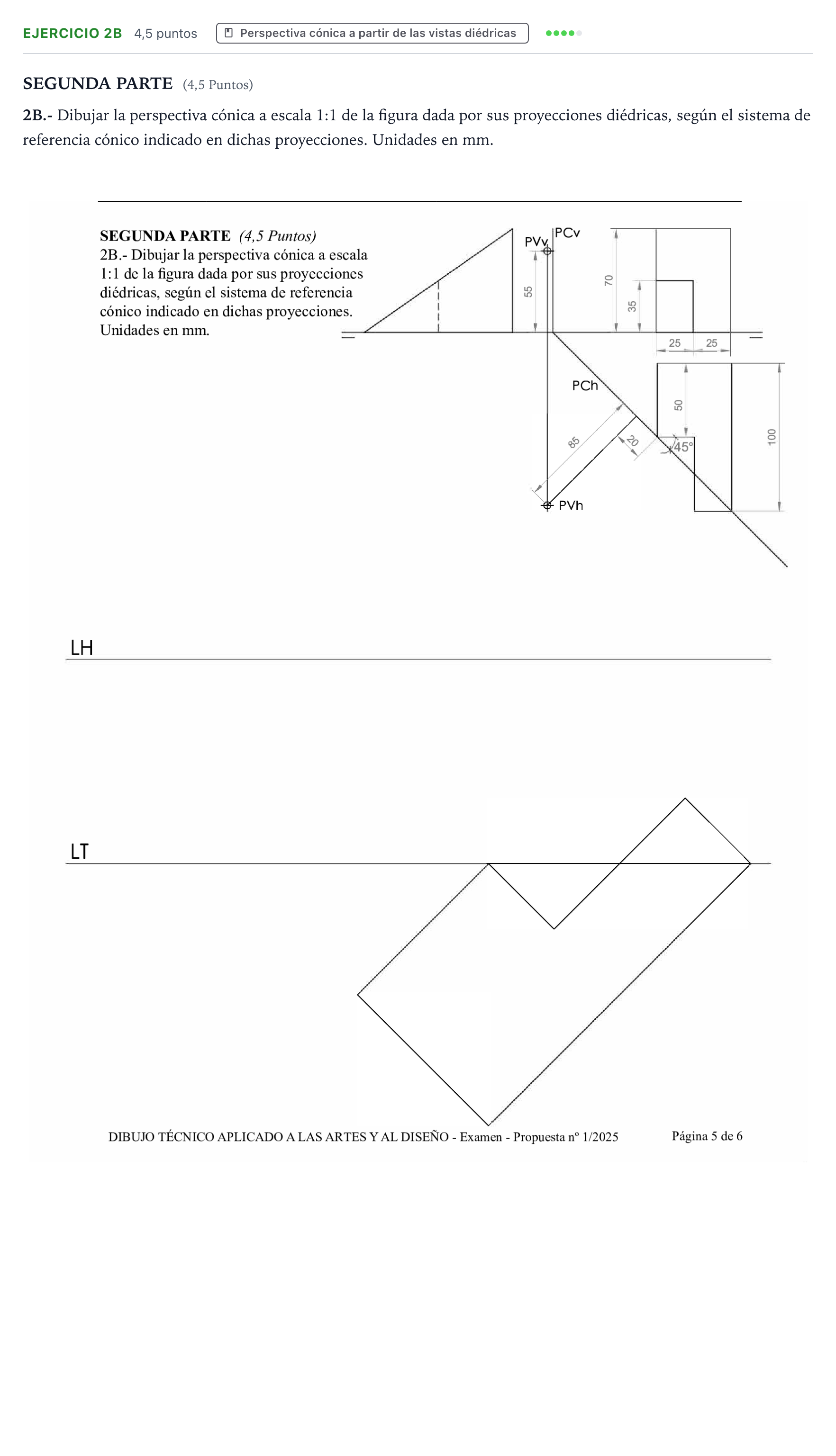

2B.- Dibujar la perspectiva cónica a escala 1:1 de la figura dada por sus proyecciones diédricas, según el sistema de referencia cónico indicado en dichas proyecciones. Unidades en mm.

Solución: Perspectiva cónica central/oblicua de la pieza construida a escala 1:1 sobre la línea de tierra (LT) y la línea de horizonte (LH) dadas. El resultado es el cuerpo prismático escalonado en forma de L con un rebaje rectangular en la parte posterior, delimitado mediante: 1. Determinación de los puntos de fuga $F_1$ y $F_2$ sobre la línea de horizonte a partir de las direcciones de las caras principales. 2. Fuga de las aristas básicas apoyadas en el plano geometral desde la traza con la línea de tierra. 3. Traslado de las alturas ($35\text{ mm}$ y $70\text{ mm}$) en verdadera magnitud sobre las trazas en el plano del cuadro y fuga hacia los puntos correspondientes. 4. Trazado definitivo diferenciando aristas vistas (línea continua gruesa) y aristas ocultas (línea de trazos discontinua).
