Ejercicio 2.B · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Castilla y León Ordinaria 2025

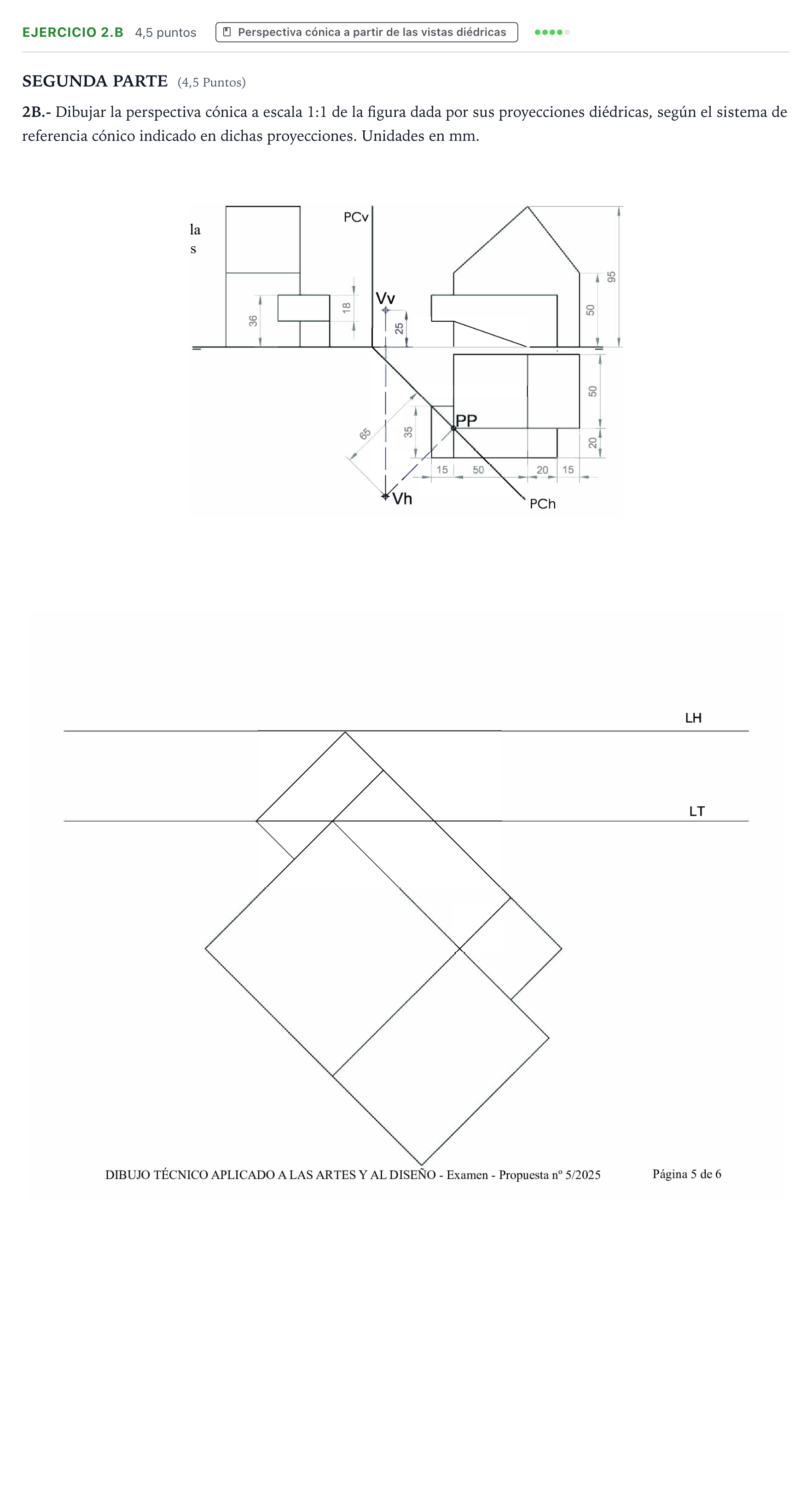

2B.- Dibujar la perspectiva cónica a escala 1:1 de la figura dada por sus proyecciones diédricas, según el sistema de referencia cónico indicado en dichas proyecciones.

Solución: Perspectiva cónica oblicua (de dos puntos de fuga) trazada a escala 1:1: - Situación correcta de la Línea de Horizonte (LH) y Línea de Tierra (LT) según las cotas del punto de vista ($V_v$) y el plano del cuadro. - Determinación de los puntos de fuga $F_1$ y $F_2$ en la LH trazando desde $V_h$ paralelas a las dos familias de aristas de la planta. - Proyección de la base de la figura sobre el plano geometral fugando desde las trazas de las rectas en la LT. - Levantamiento de las alturas verticales en verdadera magnitud sobre la LT (cuerpo principal, tejado a dos aguas a 95 mm, saledizo prismático con base inclinada) y su posterior fuga. - Trazado limpio y diferenciación de aristas vistas y ocultas del conjunto tridimensional.
