Ejercicio 2.B · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Castilla y León Extraordinaria 2024
Tema: Perspectiva cónica a partir de las vistas diédricas · Del examen Extraordinaria (2024)
Enunciado
SEGUNDA PARTE (4,5 Puntos)

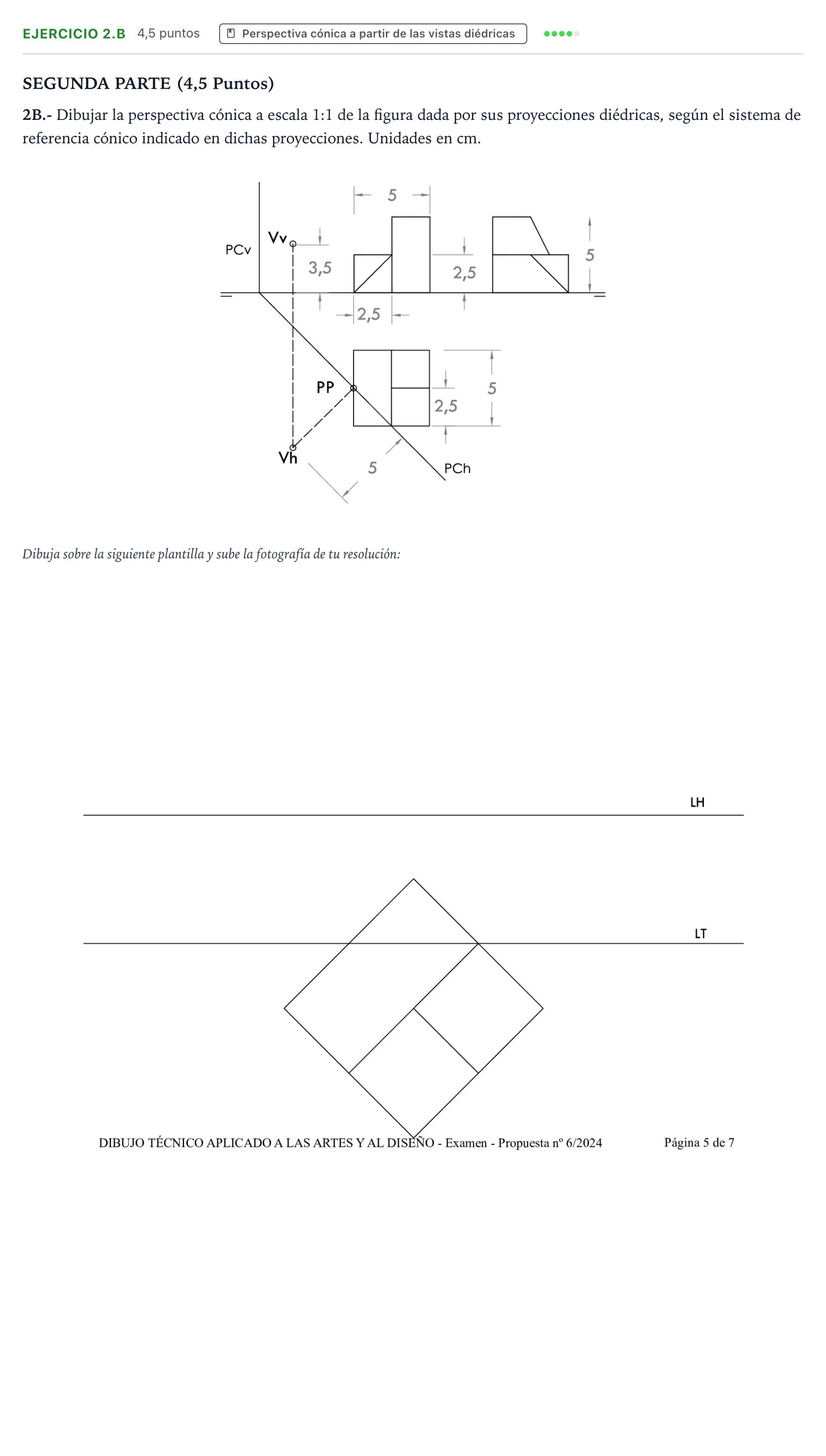

2B.- Dibujar la perspectiva cónica a escala 1:1 de la figura dada por sus proyecciones diédricas, según el sistema de referencia cónico indicado en dichas proyecciones. Unidades en cm.
Dibuja sobre la siguiente plantilla y sube la fotografía de tu resolución:
Solución
Según los criterios oficiales de corrección
2B.- Dibujar la perspectiva cónica a escala 1:1 de la figura dada por sus proyecciones diédricas, según el sistema de referencia cónico indicado en dichas proyecciones.
Solución: Perspectiva cónica oblicua de dos puntos de fuga (F y F') sobre la línea de horizonte (LH). Los vértices de la base en el geometral se proyectan fugando hacia dichos focos desde sus trazas en la línea de tierra (LT). Las alturas de 2,5 cm y 5 cm se miden en verdadera magnitud sobre las líneas de tierra o planos auxiliares verticales que cortan a la LT y se fugan a los puntos correspondientes para delimitar los volúmenes prismáticos escalonados y el plano inclinado posterior.
