Ejercicio 2B · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Castilla y León Extraordinaria 2026

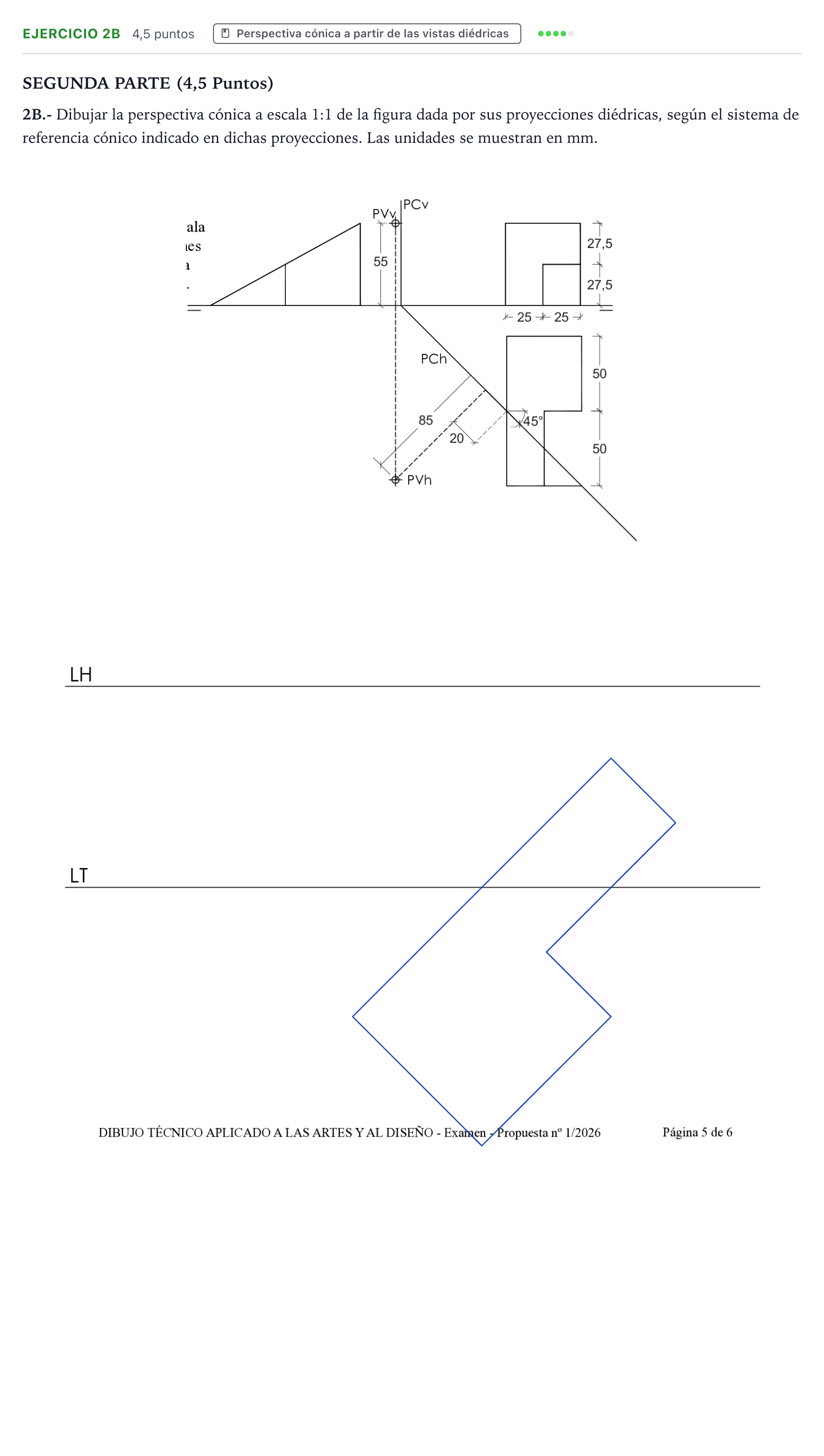

Dibujar la perspectiva cónica a escala 1:1 de la figura dada por sus proyecciones diédricas, según el sistema de referencia cónico indicado en dichas proyecciones.

Solución: Representación en perspectiva cónica oblicua (o cónica frontal/oblicua según orientación de caras a 45°) de la figura volumétrica sobre la plantilla dada: 1. Puntos de fuga y métricos: - Obtener el punto principal $P$ sobre la línea de horizonte (LH) alineado con el punto de vista $PV_v$. - Trazar por el punto de vista del abatimiento paralelas a las direcciones de las caras de la figura (a $45^\circ$) para determinar los puntos de fuga $F_1$ y $F_2$ sobre la línea de horizonte. - Determinar los puntos métricos $M_1$ y $M_2$ para la medición de profundidades sobre las trazas del plano de tierra. 2. Perspectiva de la base: - Fugar las aristas de la planta que tocan la línea de tierra (LT) hacia sus respectivos puntos de fuga. - Emplear los puntos métricos para trasladar las medidas verdaderas de $25$, $50$, etc. mm desde LT a las rectas de fuga. 3. Levantamiento de alturas: - Trasladar las alturas correspondientes ($27{,}5\text{ mm}$ del escalón y $55\text{ mm}$ de la altura total) en verdadera magnitud sobre la vertical levantada desde los puntos de corte de las aristas con la línea de tierra (LT). - Fugar dichas alturas hacia los puntos de fuga para definir el volumen tridimensional y la cara inclinada en rampa.
