Apartado 5 · Tecnología e Ingeniería II PAU Cantabria Extraordinaria 2026

Enunciado

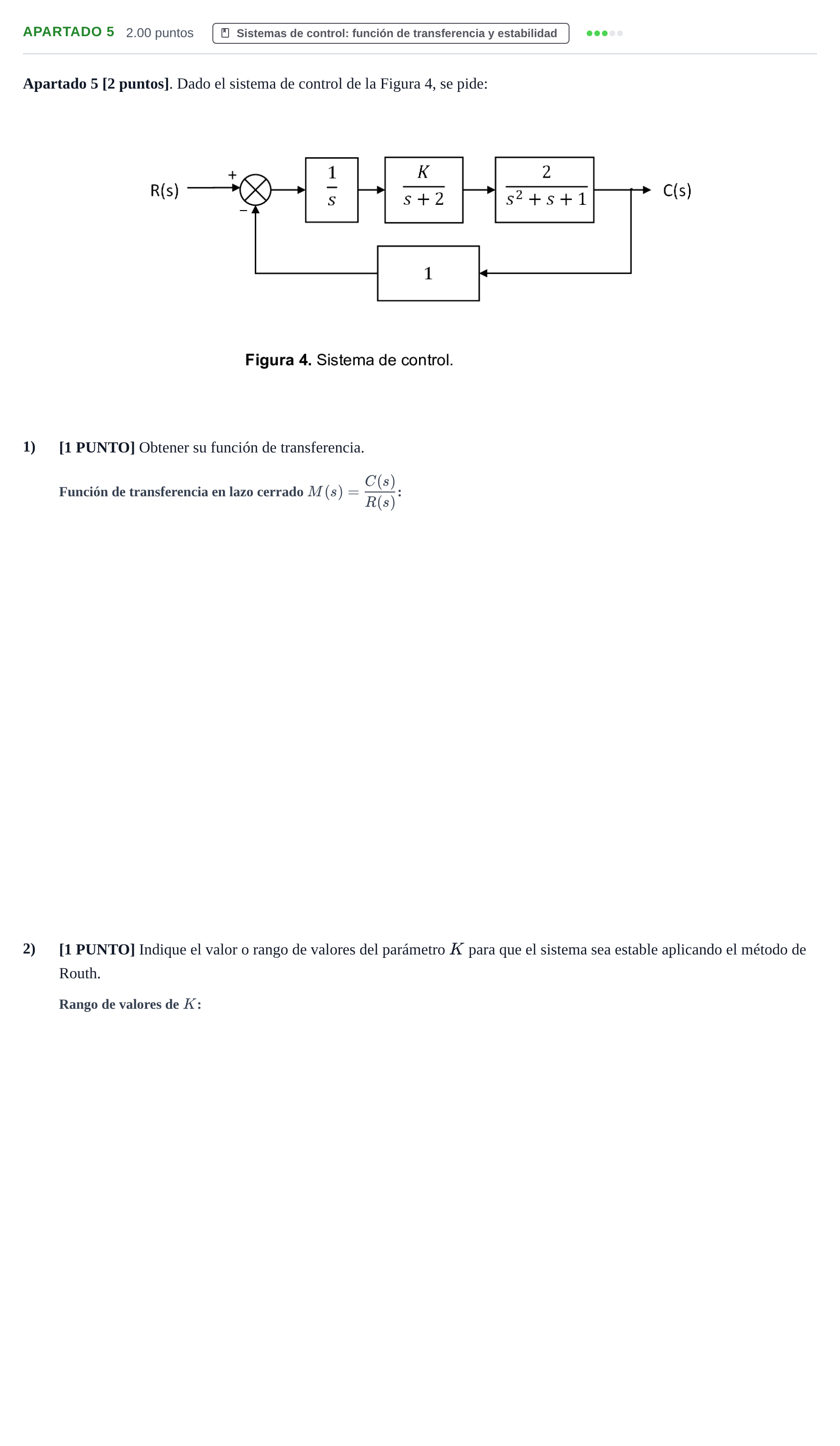

Apartado 5 [2 puntos]. Dado el sistema de control de la Figura 4, se pide:

[1 PUNTO] Obtener su función de transferencia.

[1 PUNTO] Indique el valor o rango de valores del parámetro $K$ para que el sistema sea estable aplicando el método de Routh.

Enunciado: Apartado 5 · Tecnología e Ingeniería II PAU Cantabria Extraordinaria 2026

Según los criterios oficiales de corrección

1) [1 PUNTO] Obtener su función de transferencia.

Solución: $\frac{2K}{s^4 + 3s^3 + 3s^2 + 2s + 2K}$

2) [1 PUNTO] Indique el valor o rango de valores del parámetro K para que el sistema sea estable aplicando el método de Routh.

Solución: $0 < K < \frac{7}{6}$
