Ejercicio 2.2 · Dibujo técnico II PAU Cantabria Ordinaria 2022
Tema: Sistema diédrico: poliedros y cuerpos, visibilidad e intersecciones · Del examen Ordinaria (2022)

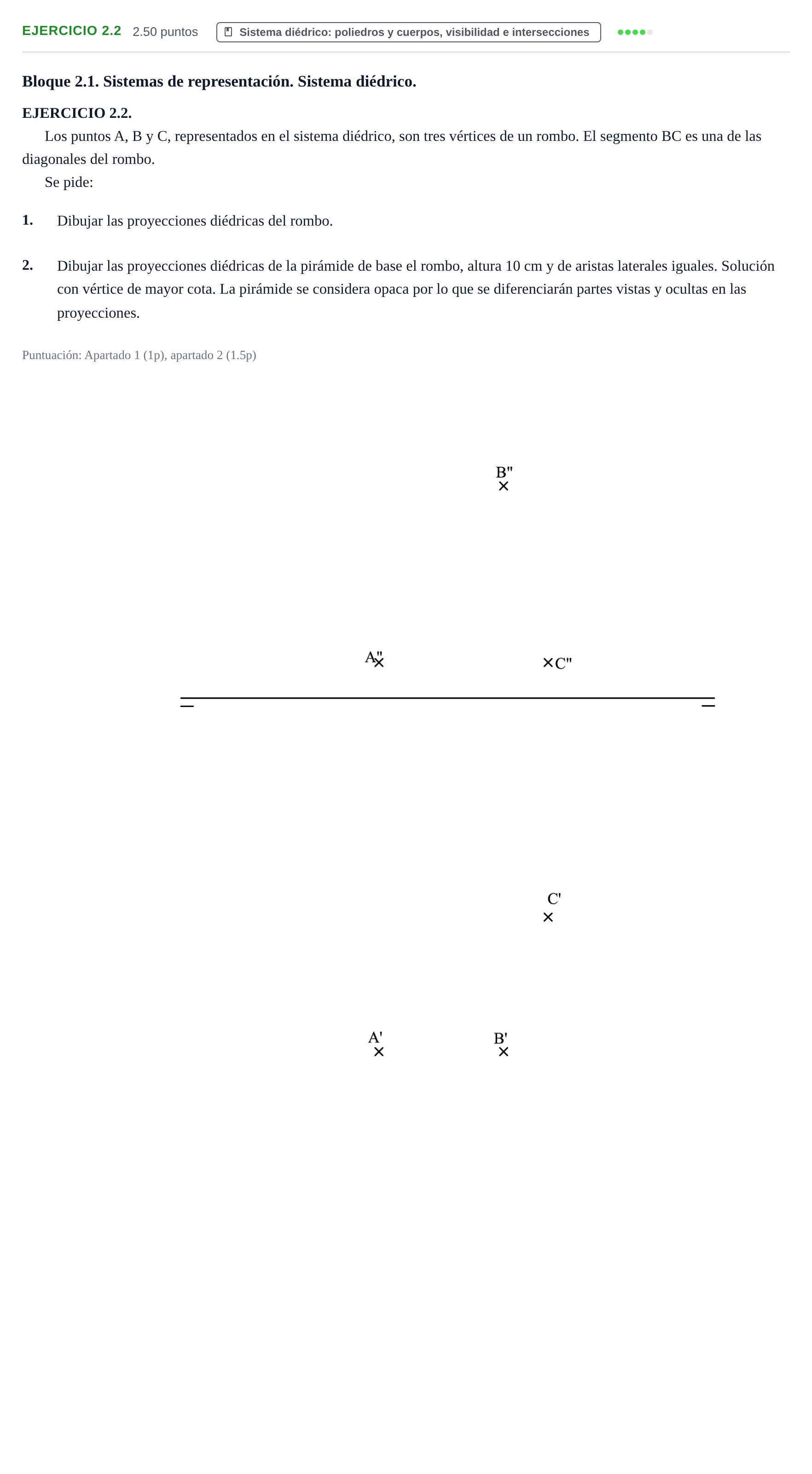

Enunciado
Bloque 2.1. Sistemas de representación. Sistema diédrico.
EJERCICIO 2.2.
Los puntos A, B y C, representados en el sistema diédrico, son tres vértices de un rombo. El segmento BC es una de las diagonales del rombo.
Se pide:
1.
Dibujar las proyecciones diédricas del rombo.
2.
Dibujar las proyecciones diédricas de la pirámide de base el rombo, altura 10 cm y de aristas laterales iguales. Solución con vértice de mayor cota. La pirámide se considera opaca por lo que se diferenciarán partes vistas y ocultas en las proyecciones.
Puntuación: Apartado 1 (1p), apartado 2 (1.5p)
Solución
Solución de AprenAI (no es la oficial)
1. Dibujar las proyecciones diédricas del rombo. 2. Dibujar las proyecciones diédricas de la pirámide de base el rombo, altura 10 cm y de aristas laterales iguales. Solución con vértice de mayor cota.
Solución: Proyecciones diédricas completas del rombo y de la pirámide recta de vértice , con diferenciación de partes vistas y ocultas.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
