Apartado 1 - Opción 2. Pregunta 1b · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Cantabria Ordinaria 2026

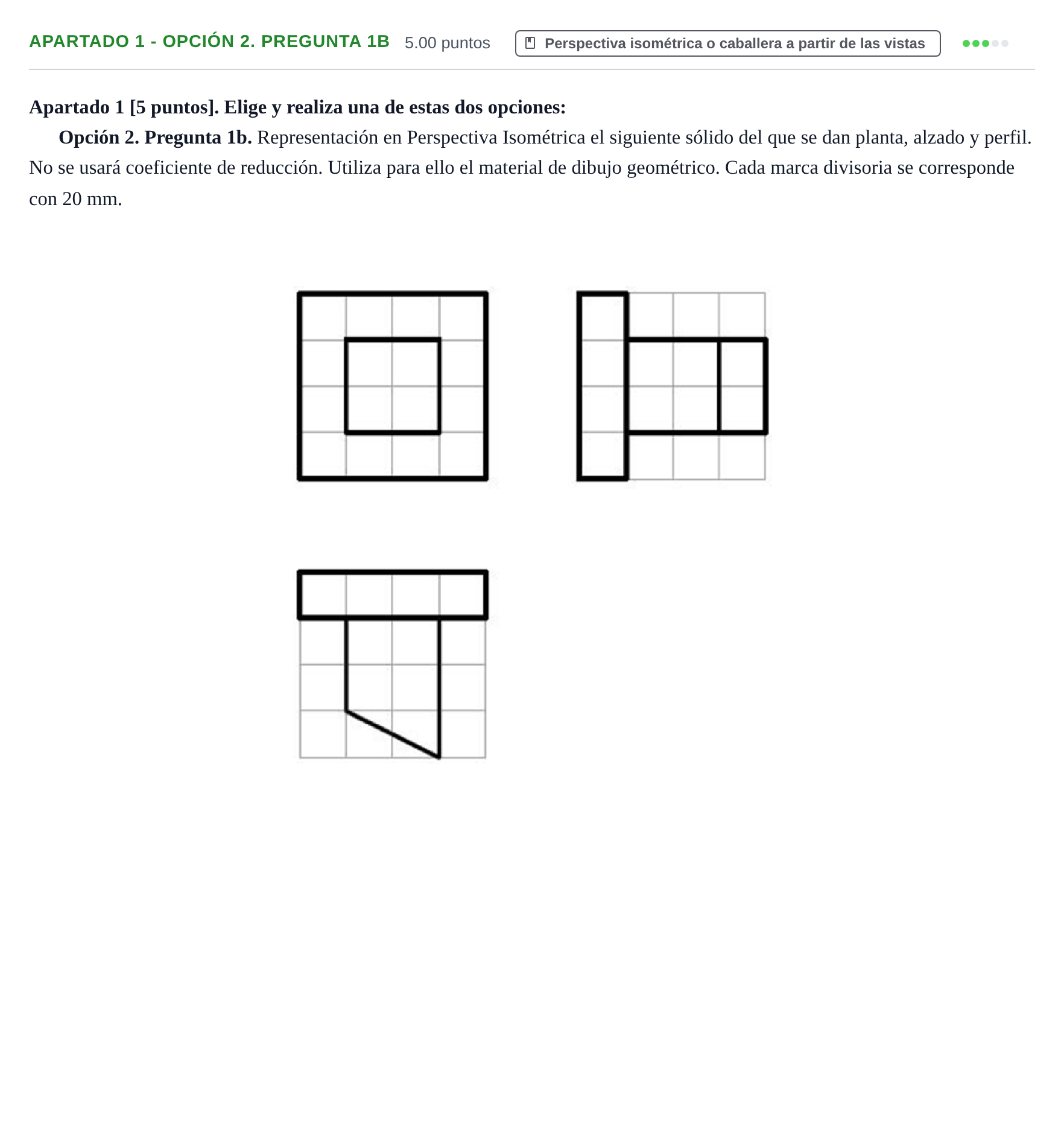

Opción 2. Pregunta 1b. Representación en Perspectiva Isométrica el siguiente sólido del que se dan planta, alzado y perfil. No se usará coeficiente de reducción. Utiliza para ello el material de dibujo geométrico. Cada marca divisoria se corresponde con 20 mm.

Solución: Representación volumétrica en perspectiva isométrica (ejes a $120^\circ$ sin coeficiente de reducción): - Caja envolvente según la retícula de módulo $20\text{ mm}$. - En la parte trasera, un bloque vertical rectangular que abarca todo el ancho superior. - En la parte frontal/inferior, un saliente centrado que termina en una cara inclinada conforme a la traza en pendiente observada en el alzado. - Trazado preciso de todas las aristas vistas y correcta correspondencia entre las tres vistas diédricas dadas.
