Apartado 1 - Opción 2. Pregunta 1b · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Cantabria Extraordinaria 2026

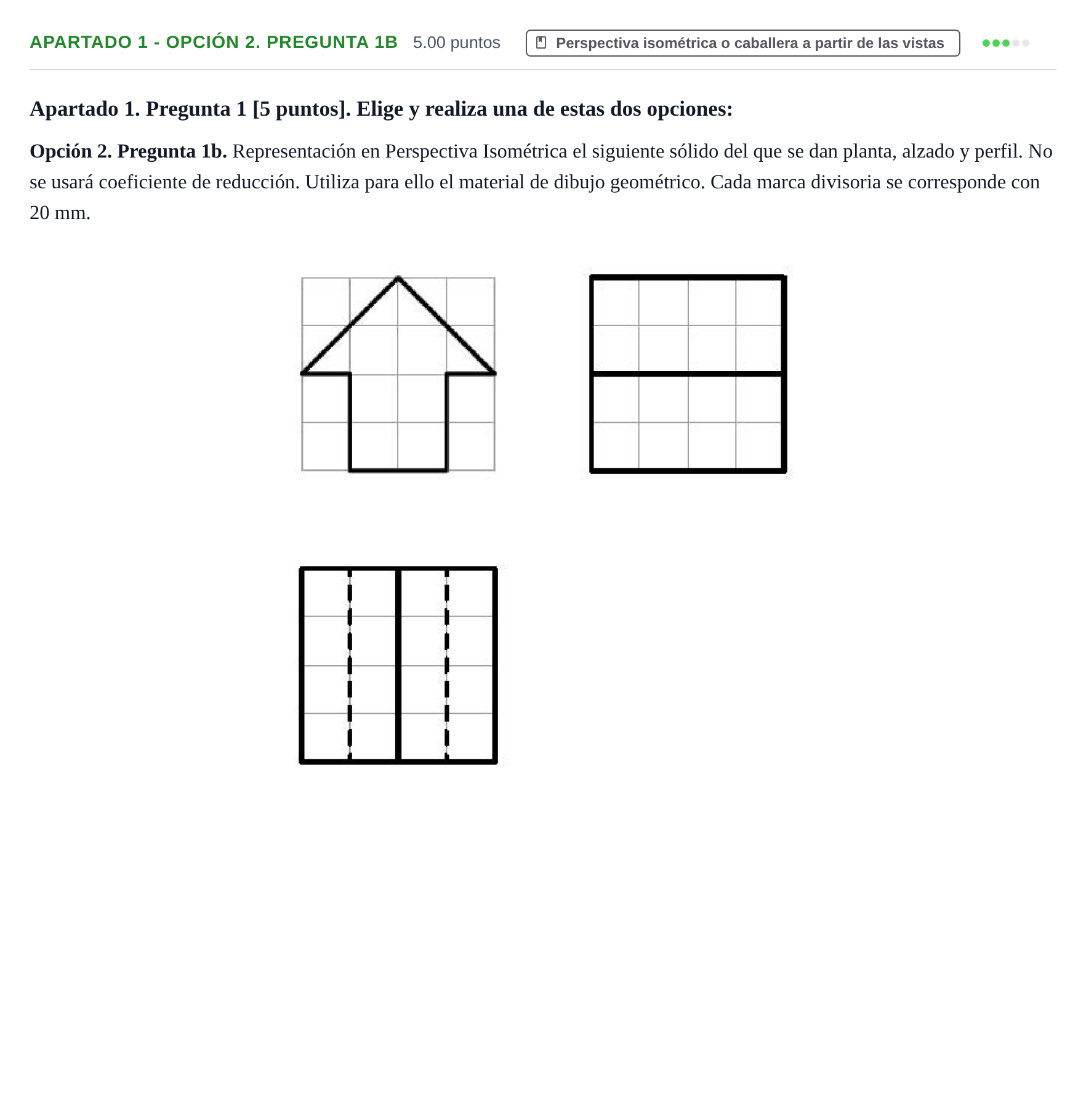

Opción 2. Pregunta 1b. Representación en Perspectiva Isométrica el siguiente sólido del que se dan planta, alzado y perfil. No se usará coeficiente de reducción. Utiliza para ello el material de dibujo geométrico. Cada marca divisoria se corresponde con 20 mm.

Solución: Prisma recto homogéneo cuya base o sección recta es la figura de flecha dada en la primera vista (alzado): el cuerpo tiene un fuste de 2 cuadrículas (40 mm) de ancho por 2 cuadrículas (40 mm) de alto en su parte rectangular inferior, coronado por una punta triangular que sobresale 1 cuadrícula por cada lado (ancho total 4 cuadrículas = 80 mm) y tiene una altura de 2 cuadrículas (40 mm), alcanzando una altura total de 4 cuadrículas (80 mm). Su longitud en el eje isométrico correspondiente a la profundidad/planta es de 4 cuadrículas (80 mm). Se trazan los ejes isométricos a 120° sin aplicar coeficiente de reducción.
