Ejercicio Parte 1. Ejercicio 1 - Opción B · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Cantabria Ordinaria 2024

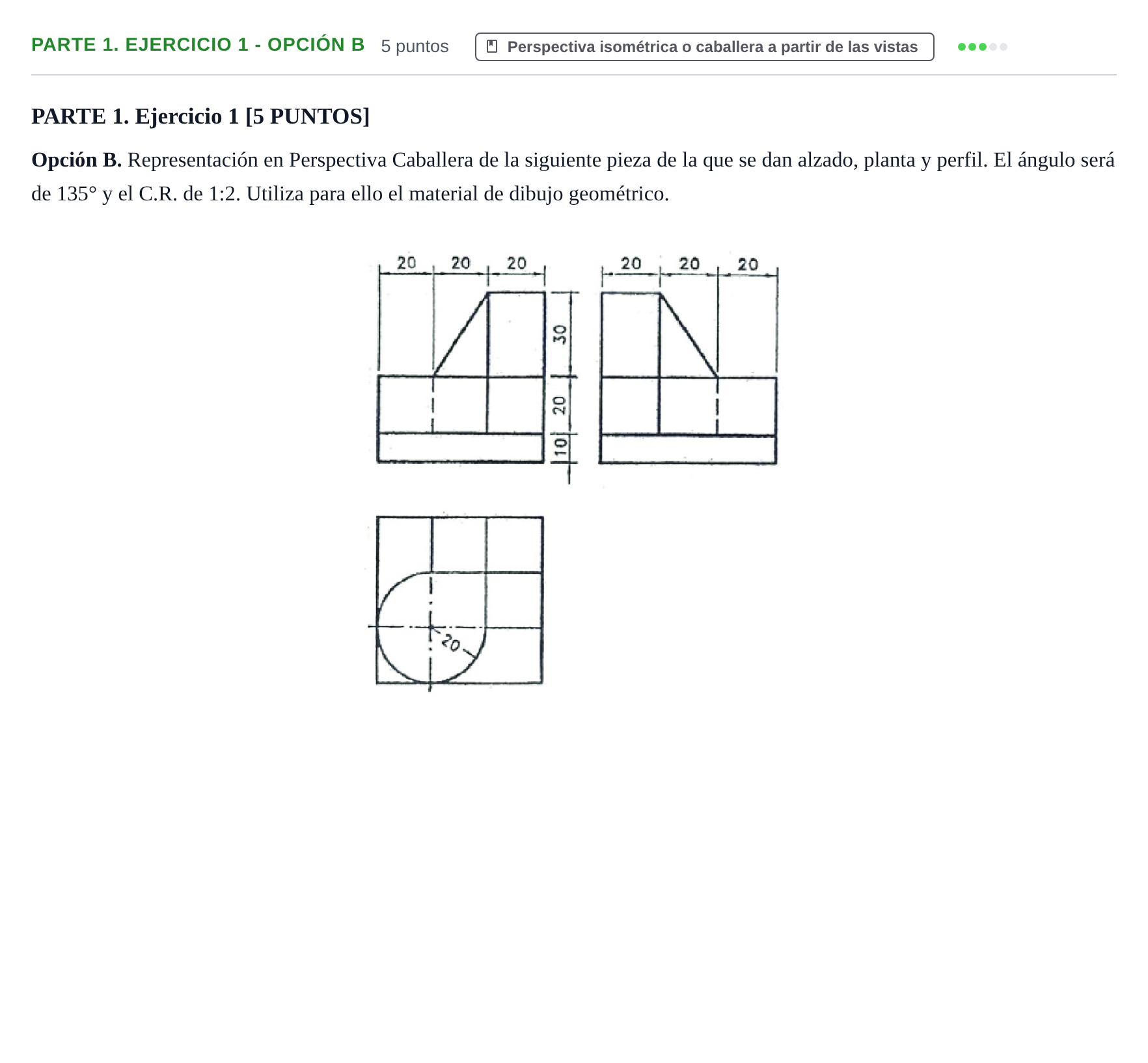

Opción B. Representación en Perspectiva Caballera de la siguiente pieza de la que se dan alzado, planta y perfil. El ángulo será de 135° y el C.R. de 1:2. Utiliza para ello el material de dibujo geométrico.

Solución: Representación de la pieza en perspectiva caballera conforme a las siguientes características: - Ejes con el eje $Y$ a 135° respecto a los ejes frontal y vertical ($X$ y $Z$). - En el plano frontal ($X$, $Z$), las dimensiones se mantienen a escala 1:1 (altura total: $10 + 20 + 30 = 60$, anchura total: $20 + 20 + 20 = 60$). - En el eje de profundidad ($Y$), las medidas se reducen a la mitad ($C.R. = 1:2$, profundidad total de $60$ queda en $30$). - La base tiene una altura de $10$ en todo su contorno. - Sobre la base, se eleva un cuerpo con un semicilindro de radio $20$ con tangencias correctas y una rampa/plano inclinado que baja desde la cota $60$ a la cota $30$. - Correcto trazado de las elipses/curvas en perspectiva debidas a la base semicilíndrica o redondeada de radio $20$.
