Apartado 1 - Opción B · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Cantabria Extraordinaria 2025

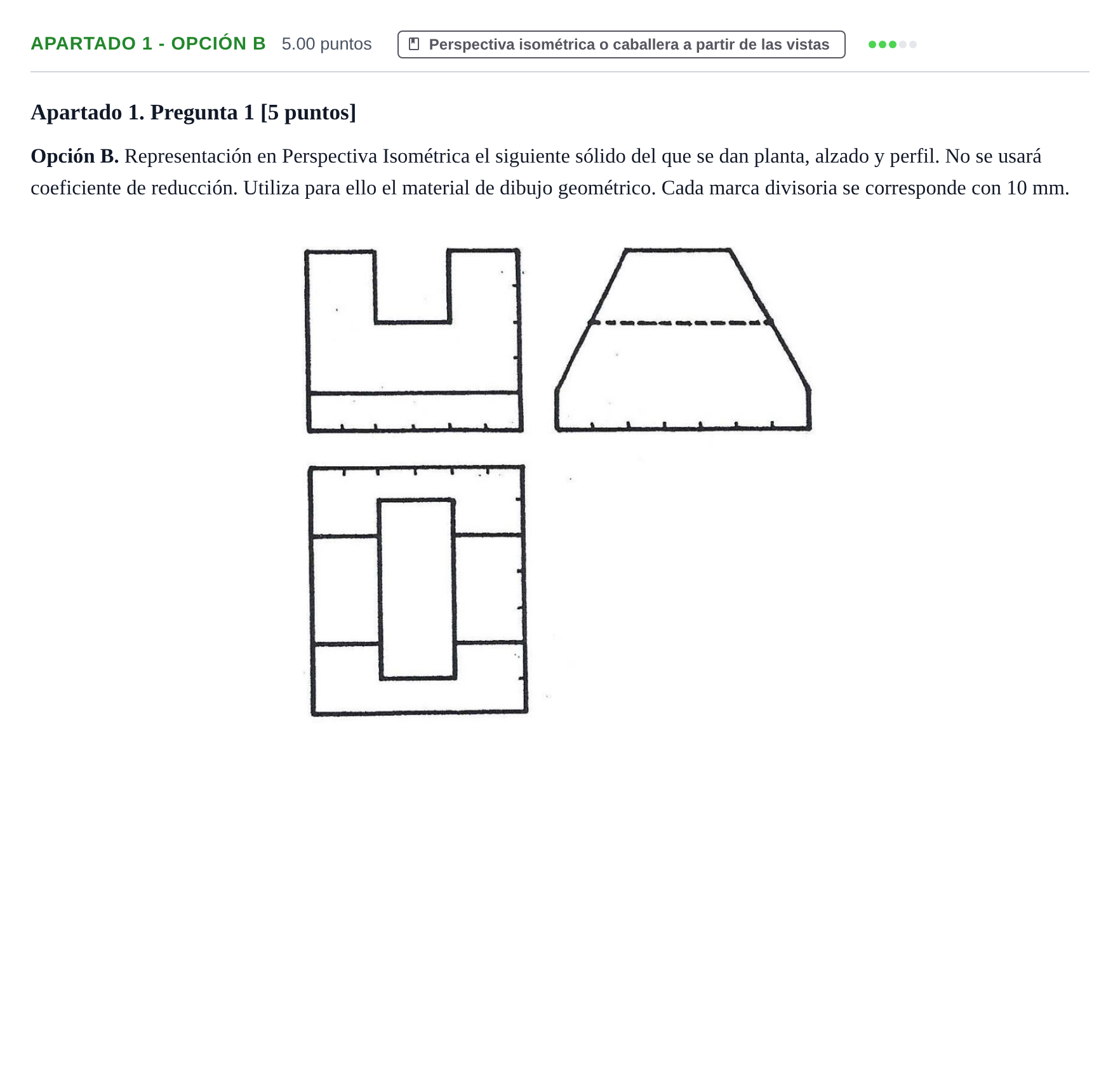

Opción B. Representación en Perspectiva Isométrica el siguiente sólido del que se dan planta, alzado y perfil. No se usará coeficiente de reducción. Utiliza para ello el material de dibujo geométrico. Cada marca divisoria se corresponde con 10 mm.

Solución: Representación isométrica a escala natural (sin reducción) a partir de los ejes a 120°: - Base inferior del sólido de 60 mm de ancho por 60 mm de profundidad. - Laterales inclinados según el perfil que reducen la cara superior a una plataforma de 40 mm de ancho. - Ranura central superior en forma de U de 20 mm de anchura y 30 mm de profundidad que atraviesa longitudinalmente el cuerpo. - Trazado de aristas visibles continuas y discontinuas si procede, respetando el paralelismo a los ejes isométricos.
