Apartado 1 - Pregunta 1b · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Cantabria Ordinaria 2025

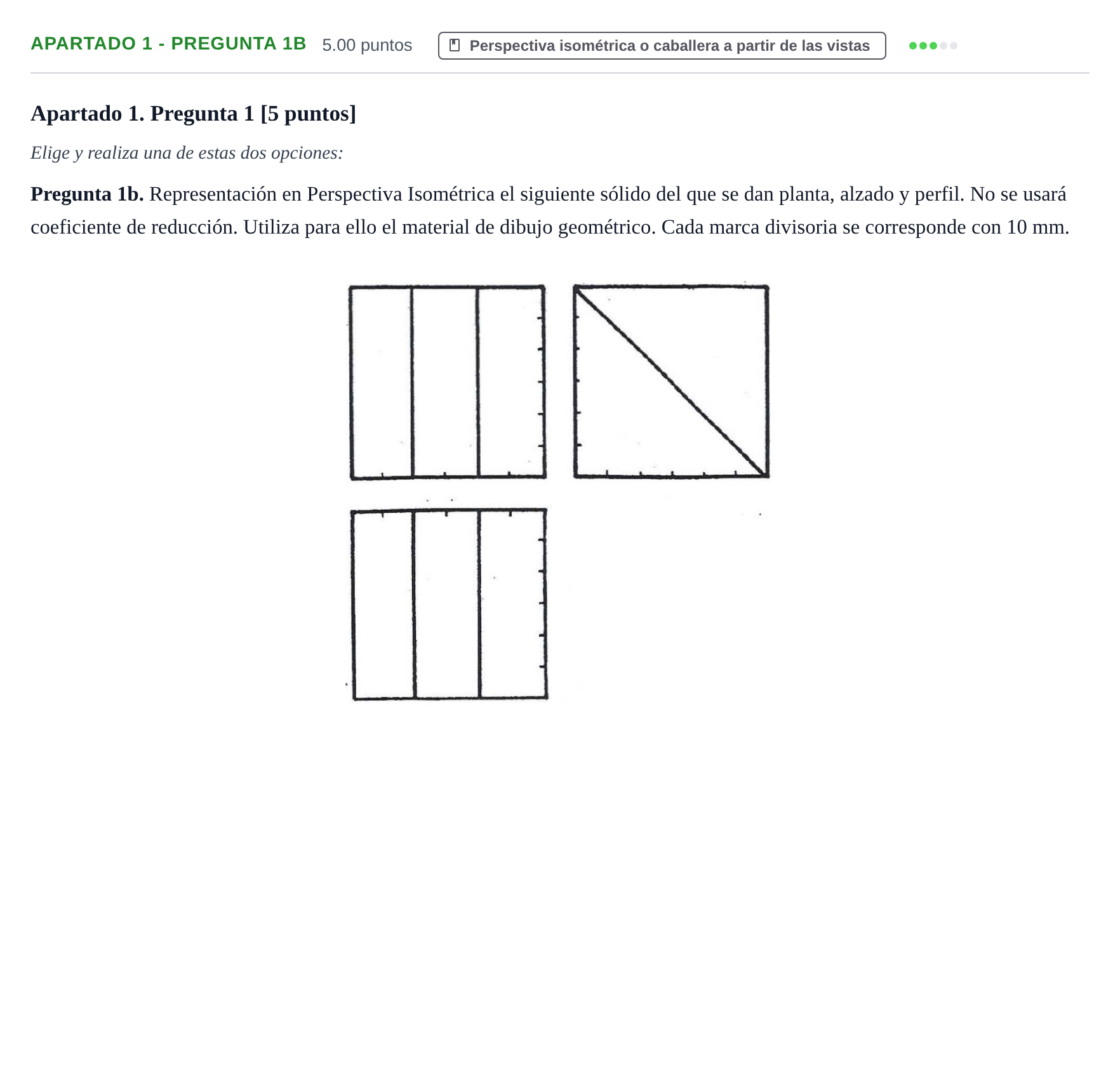

Pregunta 1b. Representación en Perspectiva Isométrica el siguiente sólido del que se dan planta, alzado y perfil. No se usará coeficiente de reducción. Utiliza para ello el material de dibujo geométrico. Cada marca divisoria se corresponde con 10 mm.

Solución: Representación del sólido en perspectiva isométrica: - Los ejes isométricos deben formar 120° entre sí. - Las dimensiones totales del cubo envolvente son de 60 mm de lado (6 divisiones de 10 mm cada una). - La pieza consta de un prisma dividido en tres secciones en anchura (de 20 mm cada una) cortado longitudinalmente por una rampa inclinada que va desde la parte superior de una de las caras hasta la arista opuesta inferior, según muestra la diagonal del perfil. - Se trazan las aristas visibles con línea continua gruesa y las aristas ocultas (si procede) con línea discontinua fina, sin aplicar coeficiente de reducción.
