Ejercicio Parte 1. Ejercicio 1 - Opción B · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Cantabria Extraordinaria 2024

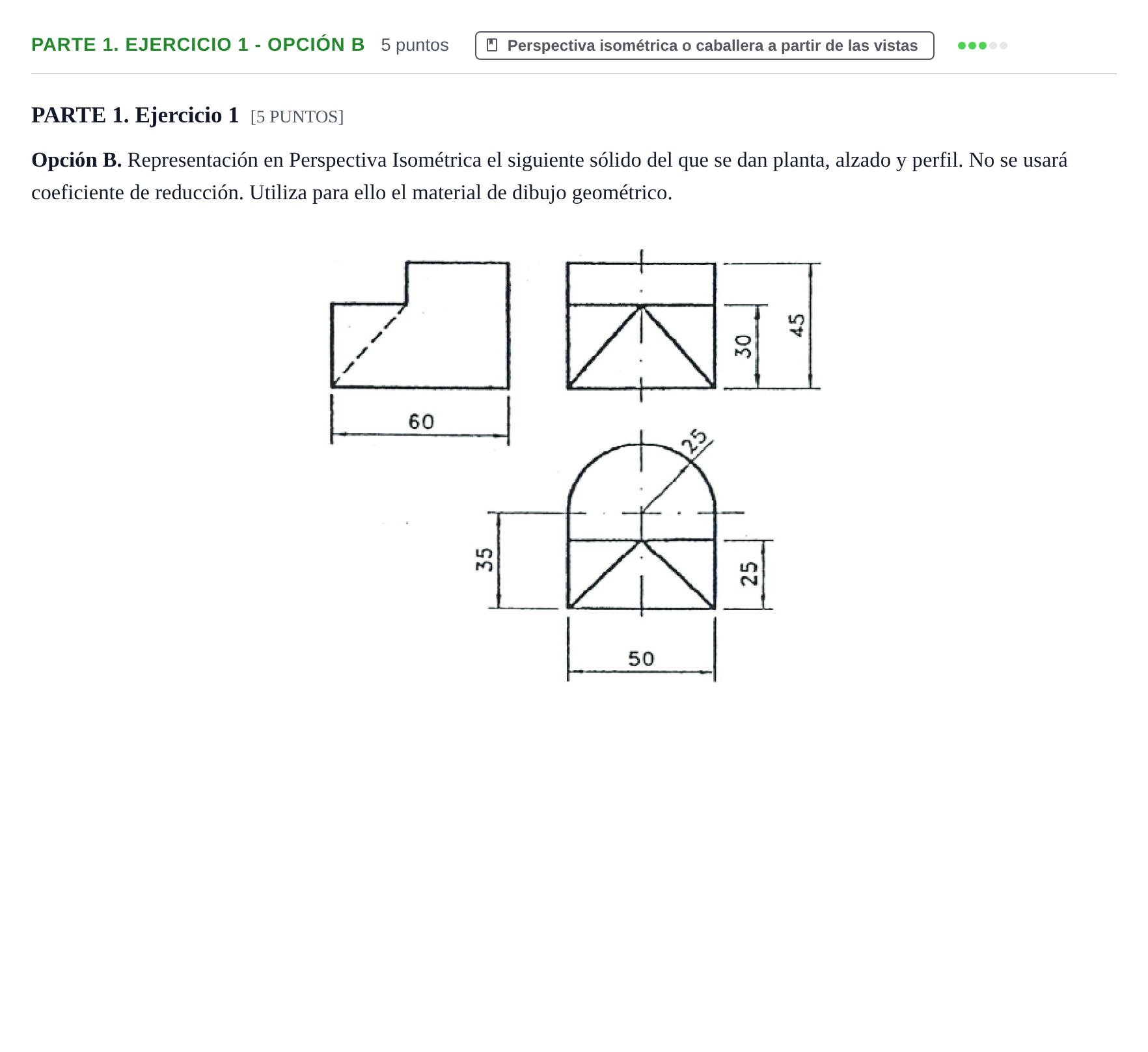

Opción B. Representación en Perspectiva Isométrica el siguiente sólido del que se dan planta, alzado y perfil. No se usará coeficiente de reducción. Utiliza para ello el material de dibujo geométrico.

Solución: Dibujo en perspectiva isométrica (ejes a 120°) a escala natural (sin coeficiente de reducción) del sólido: - Volumen principal de dimensiones exteriores 60 mm de longitud, 50 mm de ancho y 45 mm de altura máxima. - En la parte posterior superior, remate cilíndrico de radio 25 mm trazado mediante el correspondiente óvalo isométrico en el plano horizontal/vertical correspondiente. - En la parte frontal inferior, plano inclinado triangular (rampa/chaflán) que asciende hasta la cota 30 mm convergiendo en el vértice superior central y descendiendo hacia las esquinas inferiores. - Escalonamiento en la planta correspondiente a la longitud de 35 mm recta más el semicírculo posterior.
