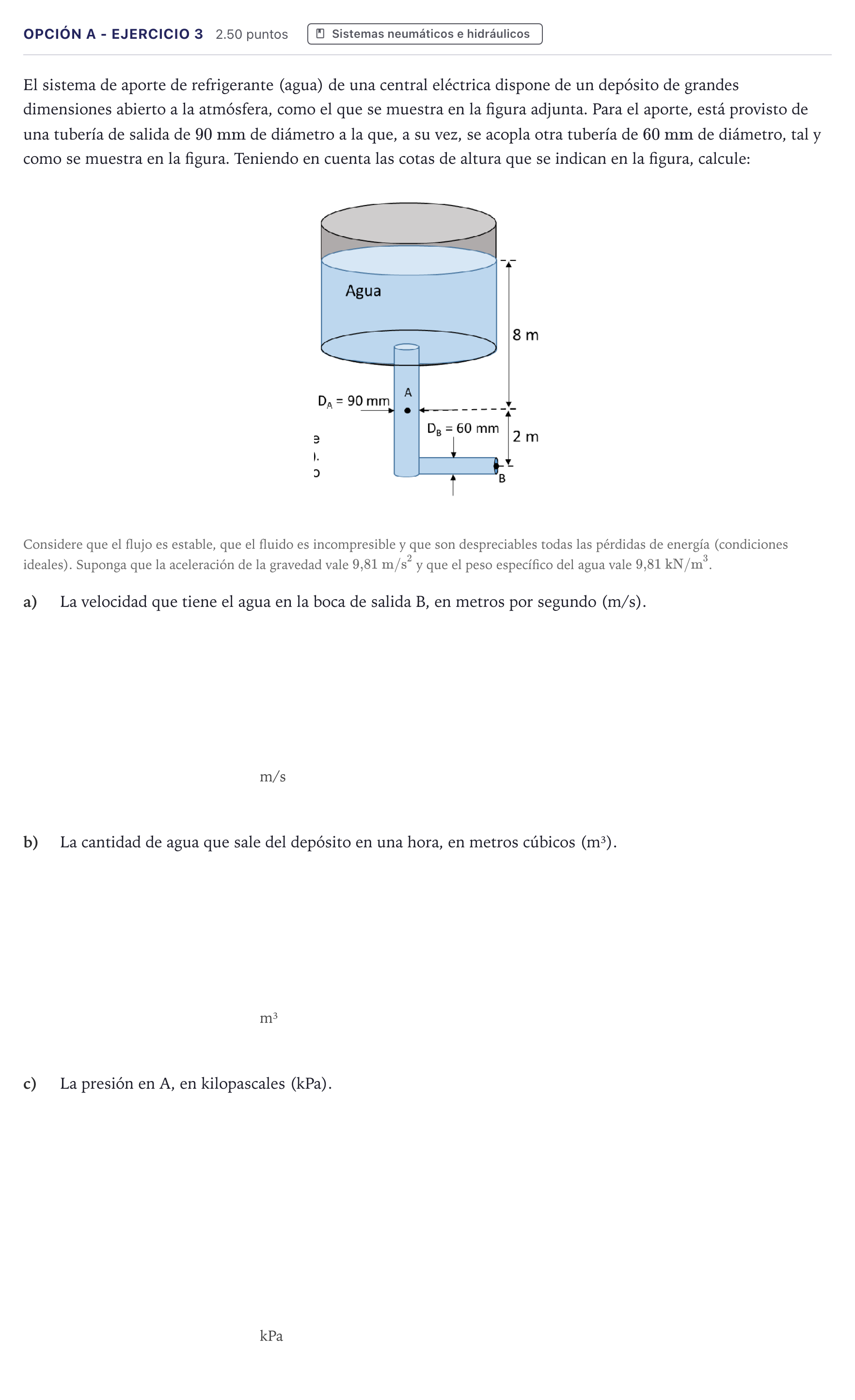

Opción A - Ejercicio 3 · Tecnología e Ingeniería II PAU Canarias Junio 2024

El sistema de aporte de refrigerante (agua) de una central eléctrica dispone de un depósito de grandes dimensiones abierto a la atmósfera, como el que se muestra en la figura adjunta. Para el aporte, está provisto de una tubería de salida de $90\text{ mm}$ de diámetro a la que, a su vez, se acopla otra tubería de $60\text{ mm}$ de diámetro, tal y como se muestra en la figura. Teniendo en cuenta las cotas de altura que se indican en la figura, calcule:

Considere que el flujo es estable, que el fluido es incompresible y que son despreciables todas las pérdidas de energía (condiciones ideales). Suponga que la aceleración de la gravedad vale $9{,}81\text{ m/s}^2$ y que el peso específico del agua vale $9{,}81\text{ kN/m}^3$.

a)

La velocidad que tiene el agua en la boca de salida B, en metros por segundo (m/s).

m/s

b)

La cantidad de agua que sale del depósito en una hora, en metros cúbicos (m³).

m³

c)

La presión en A, en kilopascales (kPa).

kPa
