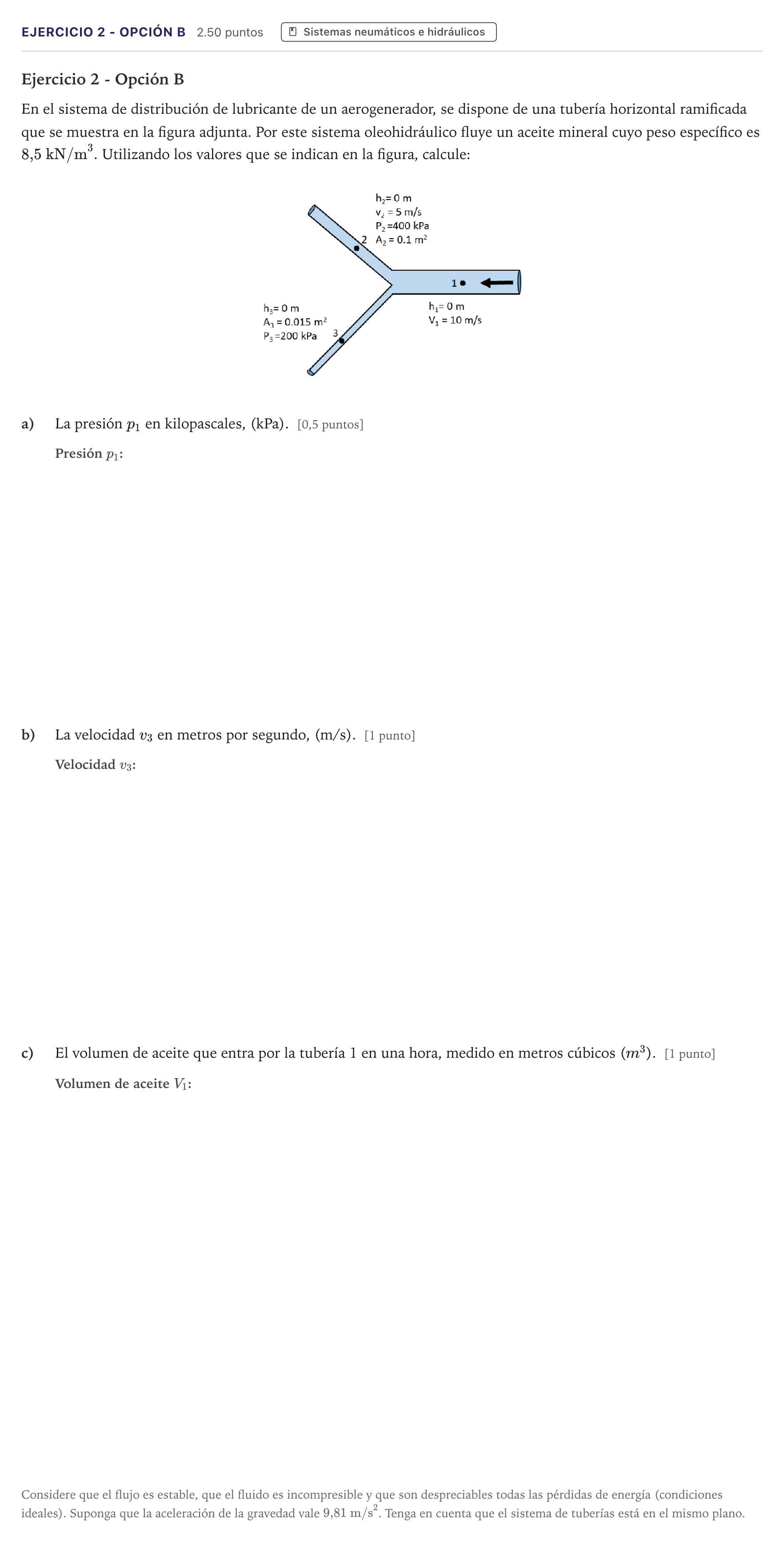

Ejercicio 2 - Opción B · Tecnología e Ingeniería II PAU Canarias Julio 2025

Ejercicio 2 - Opción B

En el sistema de distribución de lubricante de un aerogenerador, se dispone de una tubería horizontal ramificada que se muestra en la figura adjunta. Por este sistema oleohidráulico fluye un aceite mineral cuyo peso específico es $8{,}5\text{ kN/m}^3$. Utilizando los valores que se indican en la figura, calcule:

a)

La presión $p_1$ en kilopascales, (kPa). [0,5 puntos]

b)

La velocidad $v_3$ en metros por segundo, (m/s). [1 punto]

c)

El volumen de aceite que entra por la tubería 1 en una hora, medido en metros cúbicos ($m^3$). [1 punto]

Considere que el flujo es estable, que el fluido es incompresible y que son despreciables todas las pérdidas de energía (condiciones ideales). Suponga que la aceleración de la gravedad vale $9{,}81\text{ m/s}^2$. Tenga en cuenta que el sistema de tuberías está en el mismo plano.
