Ejercicio 2 - Opción B · Tecnología e Ingeniería II PAU Canarias Junio 2025

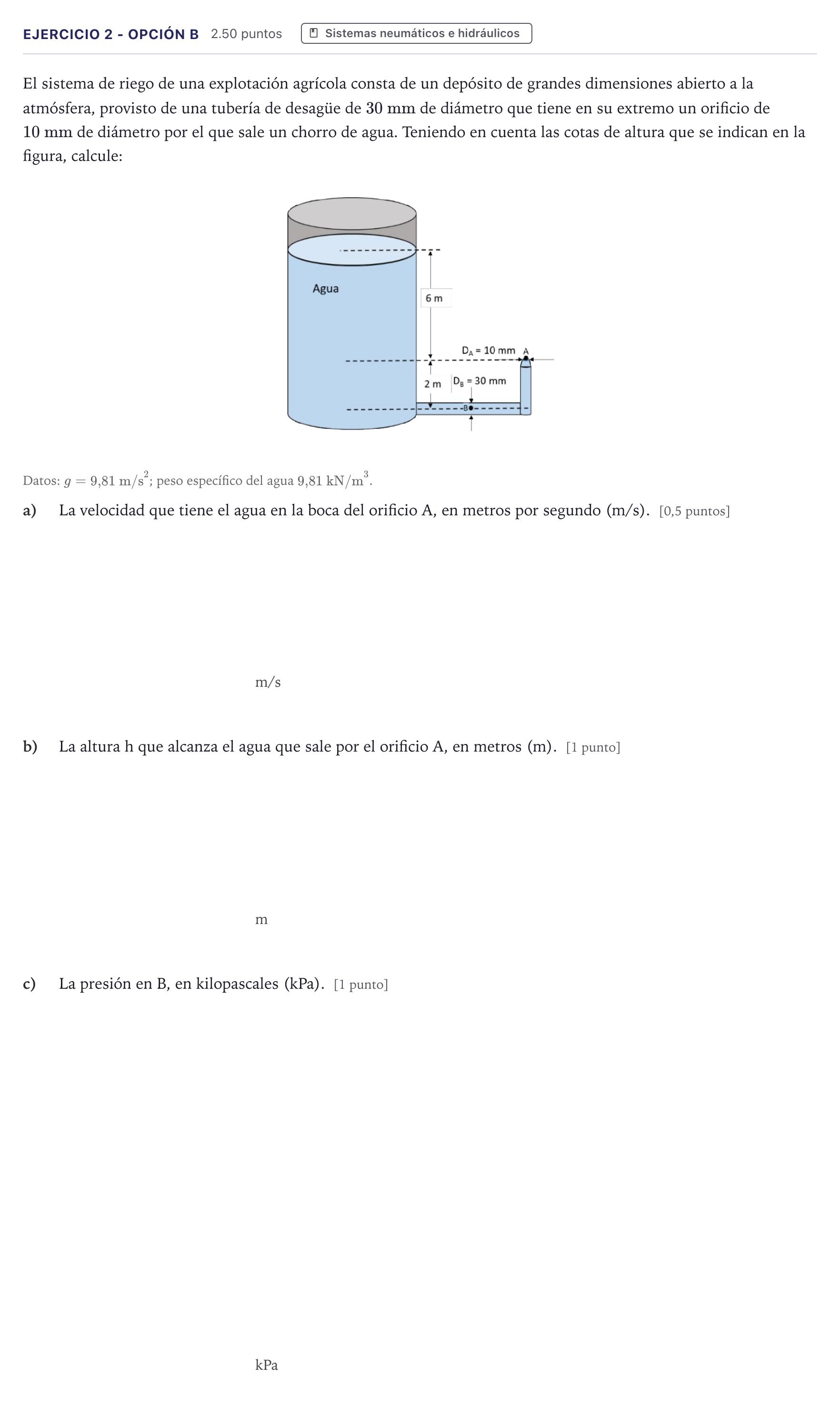

Opción B. El sistema de riego de una explotación agrícola consta de un depósito de grandes dimensiones abierto a la atmósfera, provisto de una tubería de desagüe de $30\text{ mm}$ de diámetro que tiene en su extremo un orificio de $10\text{ mm}$ de diámetro por el que sale un chorro de agua. Teniendo en cuenta las cotas de altura que se indican en la figura, calcule:

a)

La velocidad que tiene el agua en la boca del orificio A, en metros por segundo (m/s). [0,5 puntos]

m/s

b)

La altura $h$ que alcanza el agua que sale por el orificio A, en metros (m). [1 punto]

m

c)

La presión en B, en kilopascales (kPa). [1 punto]

kPa

Datos: $g = 9{,}81\text{ m/s}^2$; peso específico del agua $\gamma = 9{,}81\text{ kN/m}^3$.
