Ejercicio 2 - d) · Dibujo técnico II PAU Canarias Junio 2025

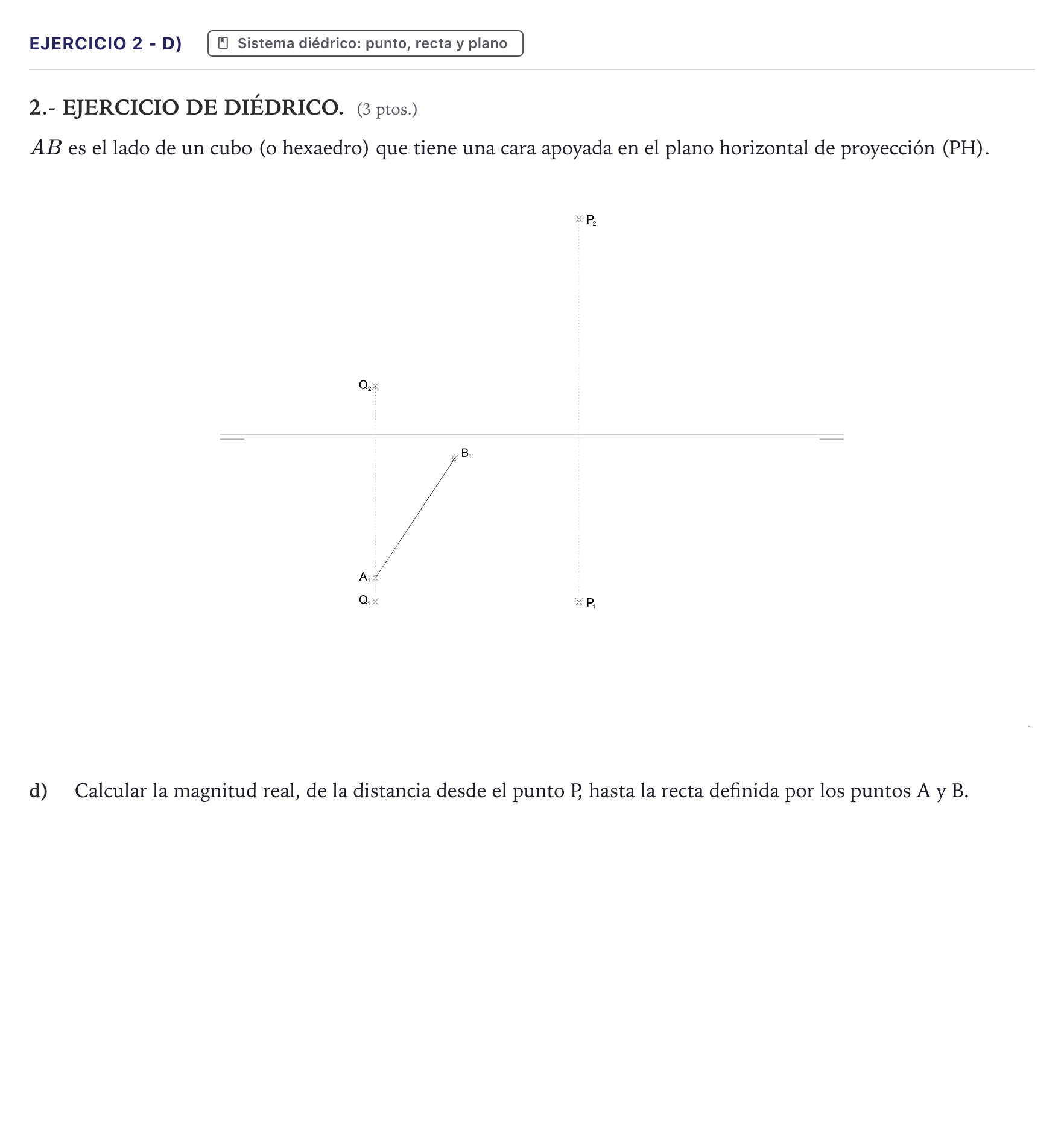

d) Calcular la magnitud real, de la distancia desde el punto P, hasta la recta definida por los puntos A y B.

Solución: 1. El segmento $AB$ está contenido en el PH ($A_2, B_2$ sobre la línea de tierra). 2. El plano definido por la recta $AB$ y el punto $P$ tiene como traza horizontal la propia recta $AB$. 3. Se puede realizar un cambio de plano horizontal o vertical (en la solución oficial se aplica un cambio de plano vertical con nueva línea de tierra perpendicular a $A_1B_1$, convirtiendo la recta $AB$ en proyectante $A'_2 \equiv B'_2$). 4. En la nueva proyección vertical, la recta $AB$ se proyecta como un punto y la distancia desde $P'_2$ al punto $A'_2 \equiv B'_2$ se observa en verdadera magnitud ($VM\; d(P, AB)$). 5. Se traza la perpendicular desde $P'_2$ a $A'_2 \equiv B'_2$, obteniendo el segmento en verdadera magnitud.
