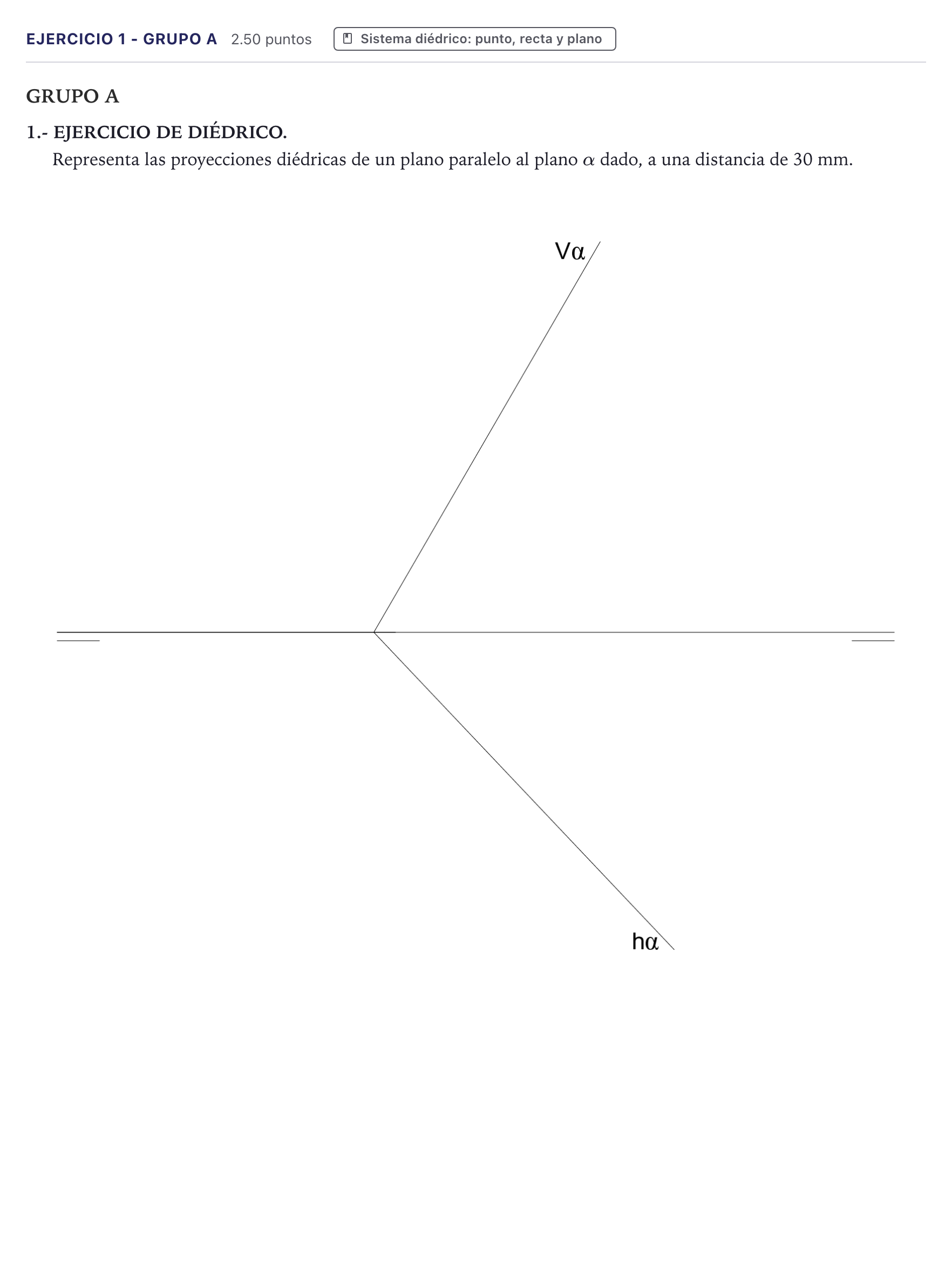

Ejercicio 1 - Grupo A · Dibujo técnico II PAU Canarias Junio 2021

Representa las proyecciones diédricas de un plano paralelo al plano $\alpha$ dado, a una distancia de 30 mm.

Solución: Plano $\beta$ cuyas trazas $V\beta$ y $h\beta$ son paralelas a las trazas correspondientes de $\alpha$ ($V\beta \parallel V\alpha$ y $h\beta \parallel h\alpha$), situado a una distancia perpendicular de 30 mm respecto a $\alpha$ (es válida cualquiera de las dos soluciones simétricas a ambos lados del plano $\alpha$).
