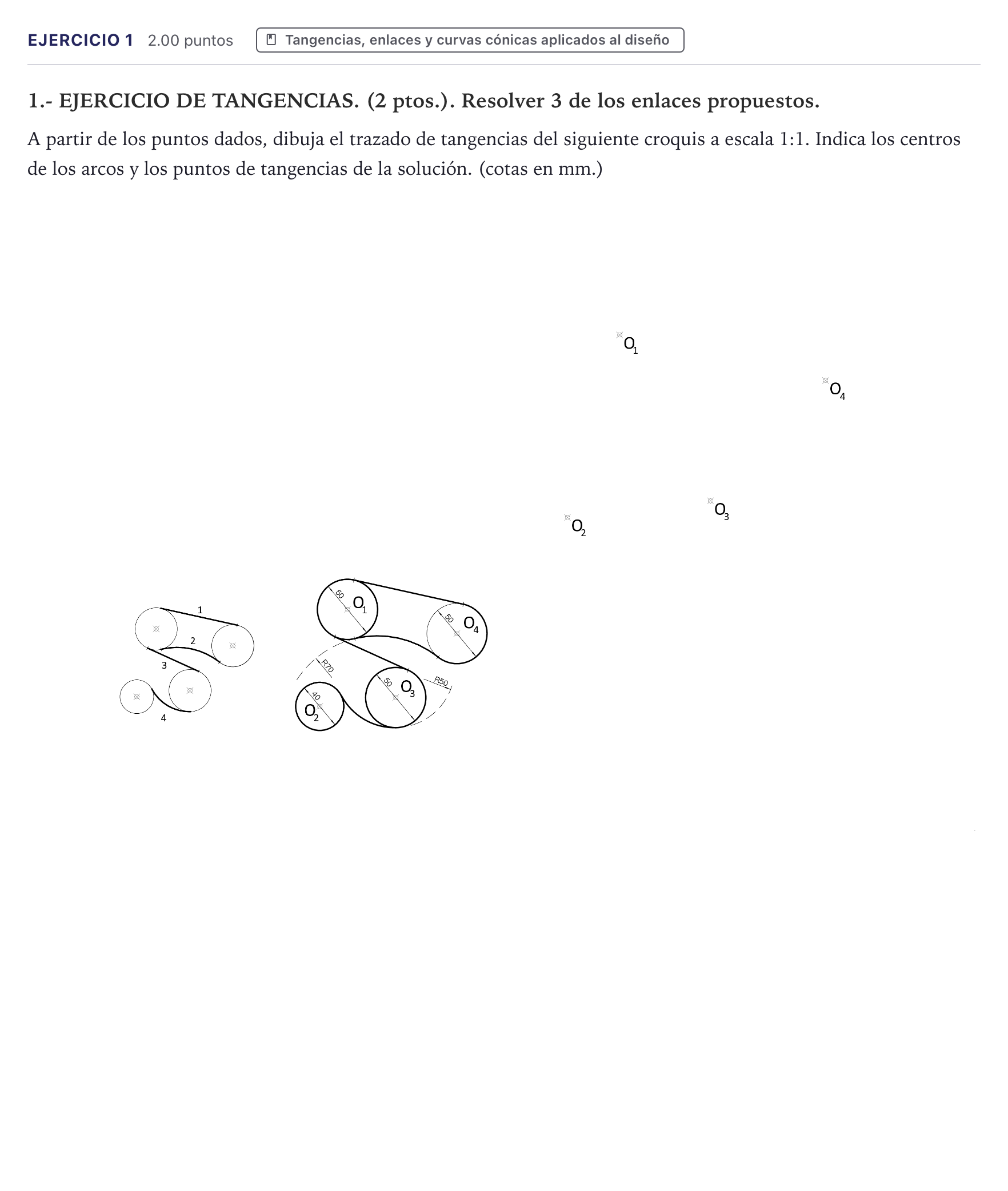

Problema 1 · Dibujo Técnico Aplicado a las Artes Plásticas y el Diseño II PAU Canarias Junio 2025

A partir de los puntos dados, dibuja el trazado de tangencias del siguiente croquis a escala 1:1. Indica los centros de los arcos y los puntos de tangencias de la solución.

Solución: Construcción geométrica de las circunferencias base de centros $O_1$ ($R=25$), $O_4$ ($R=25$), $O_2$ ($R=20$) y $O_3$ ($R=25$), y resolución de 3 de los enlaces de tangencia marcando los puntos de tangencia $T_i$ y los centros de los arcos auxiliares.
