Ejercicio 3 - Axonométrico · Dibujo Técnico Aplicado a las Artes Plásticas y el Diseño II PAU Canarias Junio 2025

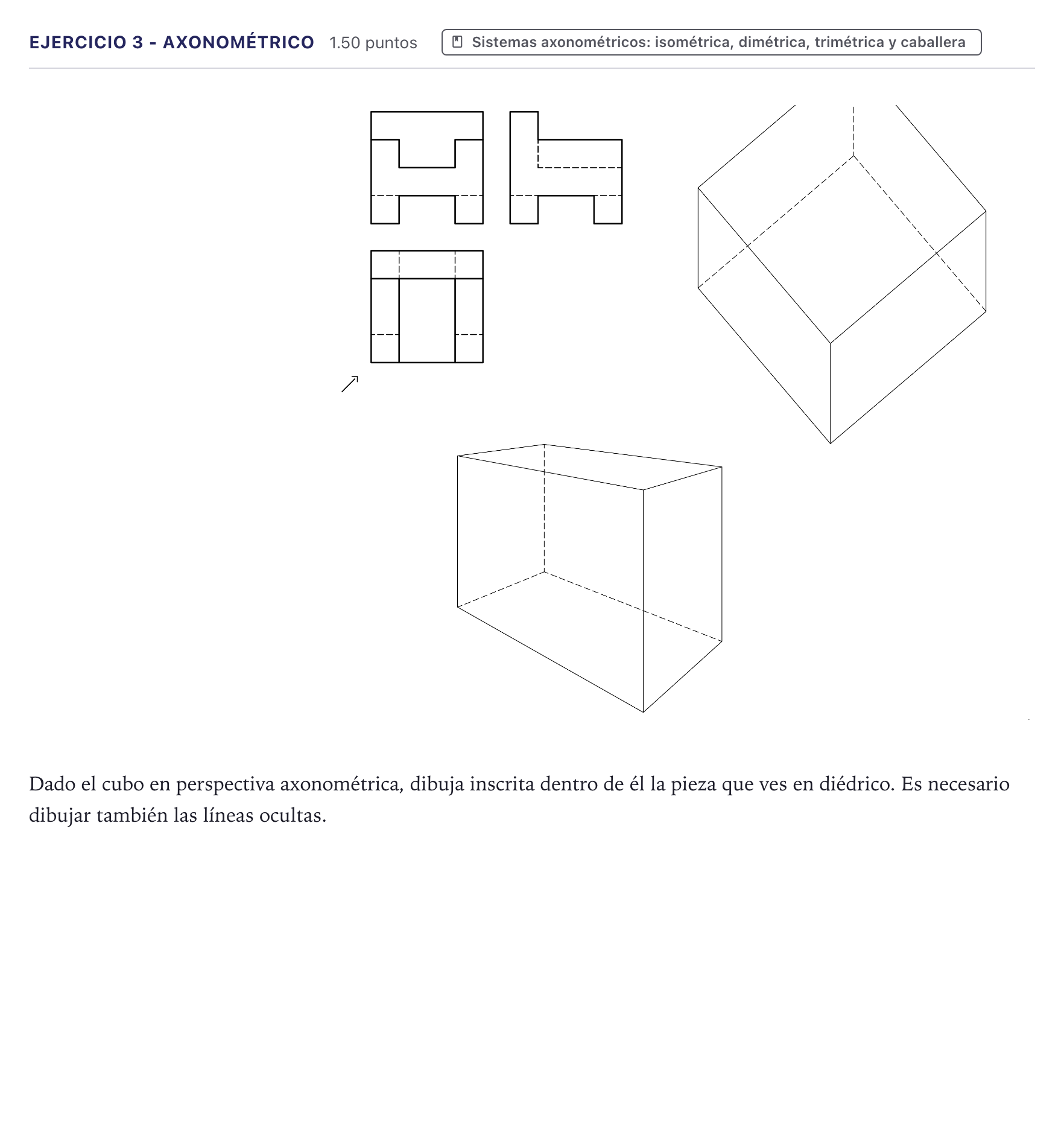

Dado un cubo en perspectiva axonométrica y otro en perspectiva cónica, dibuja inscrita dentro de cada uno de ellos la pieza que ves en diédrico. Es necesario dibujar también las líneas ocultas.

Solución: Construcción de la pieza inscrita en el cubo axonométrico superior derecho, reproduciendo las ranuras y vaciados según las vistas diédricas (alzado en forma de H con rebajes y perfil con peldaños) junto con el trazado de todas sus aristas vistas y discontinuas (ocultas).
