Bloque A - 3 · Dibujo Técnico Aplicado a las Artes Plásticas y el Diseño II PAU Canarias Junio 2024

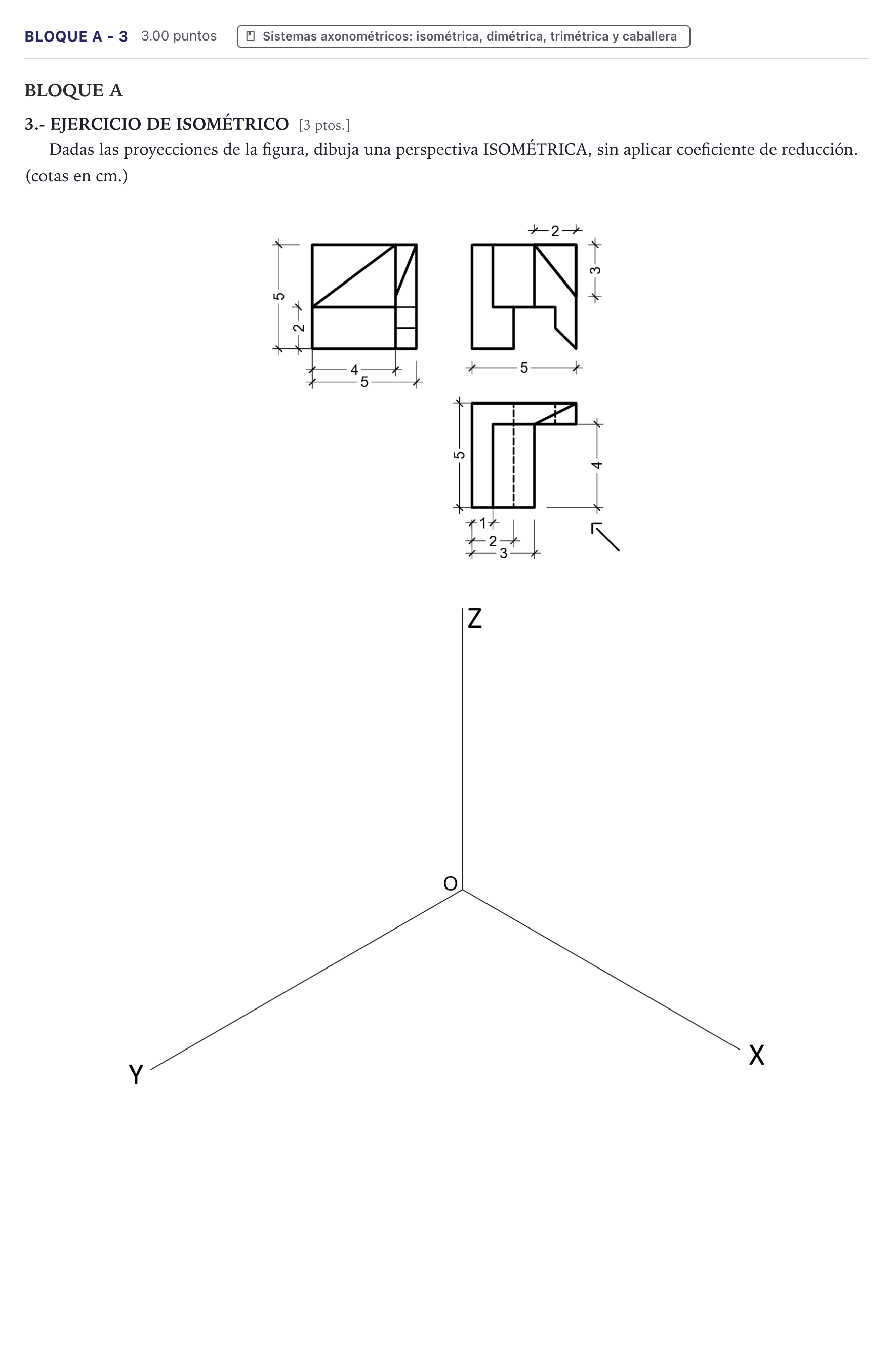

Dadas las proyecciones de la figura, dibuja una perspectiva ISOMÉTRICA, sin aplicar coeficiente de reducción. (cotas en cm.)

Solución: La pieza se inscribe en un cubo envolvente de $5 \times 5 \times 5\text{ cm}$. La solución isométrica consta de: 1. Cuerpo principal en L: La base en planta forma una L con dos brazos perpendiculares. 2. Rampa principal izquierda: Un plano inclinado que asciende desde la cota $z = 2\text{ cm}$ hasta $z = 5\text{ cm}$ en una longitud de $4\text{ cm}$. 3. Cuerpo derecho con chaflán: Una torre vertical de sección reducida ($1 \times 1\text{ cm}$) a la derecha con un plano inclinado triangular en la parte superior y ranuras intermedias a cotas $z = 1$ y $z = 2\text{ cm}$. 4. Aristas vistas y ocultas: Se representan con línea continua gruesa todas las aristas vistas del sólido resultante y, opcionalmente según criterio de la prueba, las aristas ocultas con línea de trazos discontinua.
