Bloque A - Ejercicio 3 · Dibujo Técnico Aplicado a las Artes Plásticas y el Diseño II PAU Canarias Julio 2024

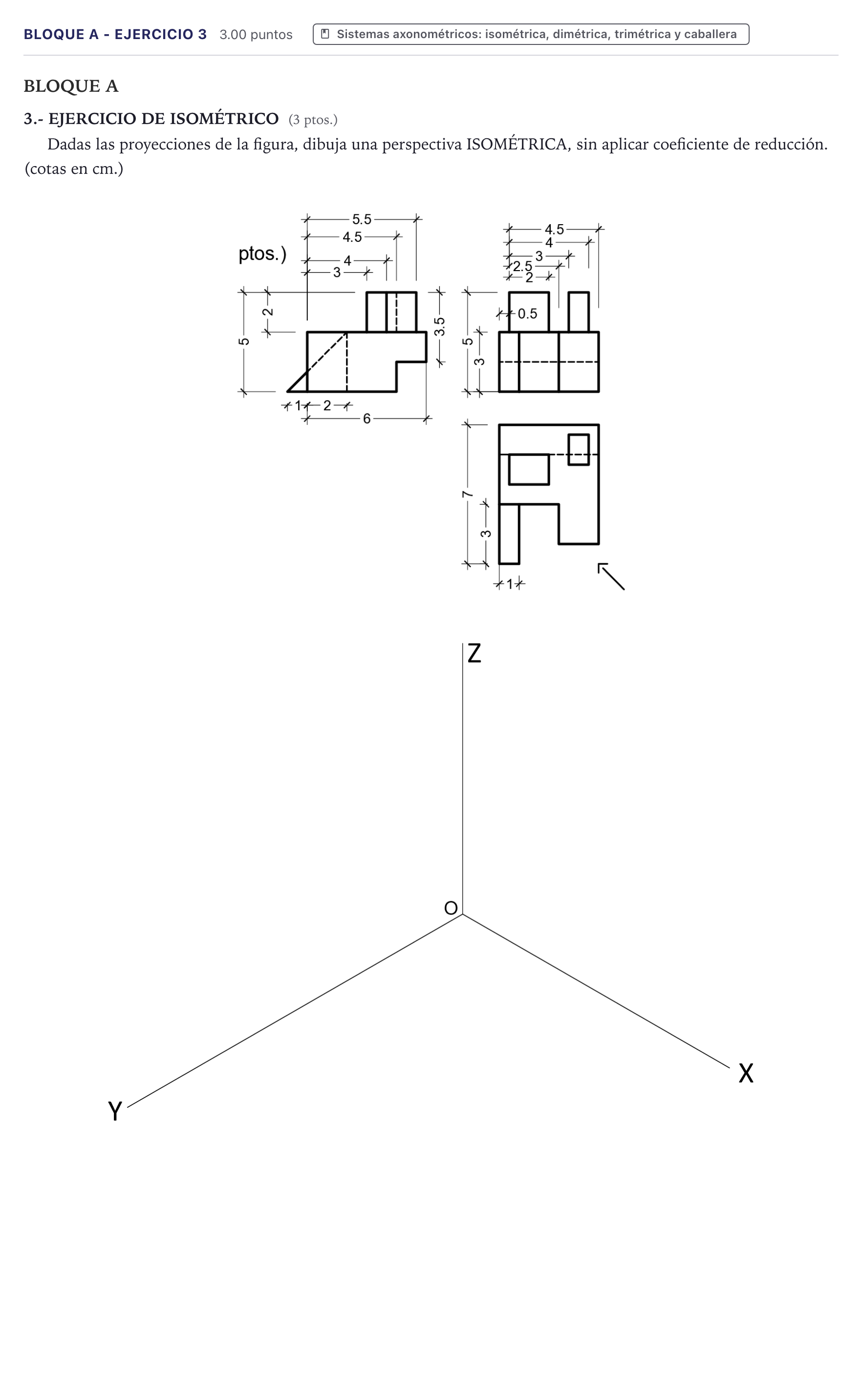

Dadas las proyecciones de la figura, dibuja una perspectiva ISOMÉTRICA, sin aplicar coeficiente de reducción. (cotas en cm.)

Solución: Perspectiva isométrica de la pieza construida a escala natural (sin reducción isométrica) respetando las direcciones axonométricas: - Prisma o bloque base envolvente con las dimensiones generales de la pieza. - Rebaje o escalonamiento inferior y los planos inclinados/rampas definidos en el perfil y alzado. - Los dos salientes o torretas prismáticas superiores de dimensiones acotadas según las vistas (una de base cuadrada/rectangular más ancha y otra más estrecha). - Trazado de aristas vistas con línea continua gruesa y, en caso necesario, aristas ocultas con línea discontinua fina.
