Bloque B - Ejercicio 3 · Dibujo Técnico Aplicado a las Artes Plásticas y el Diseño II PAU Canarias Julio 2024

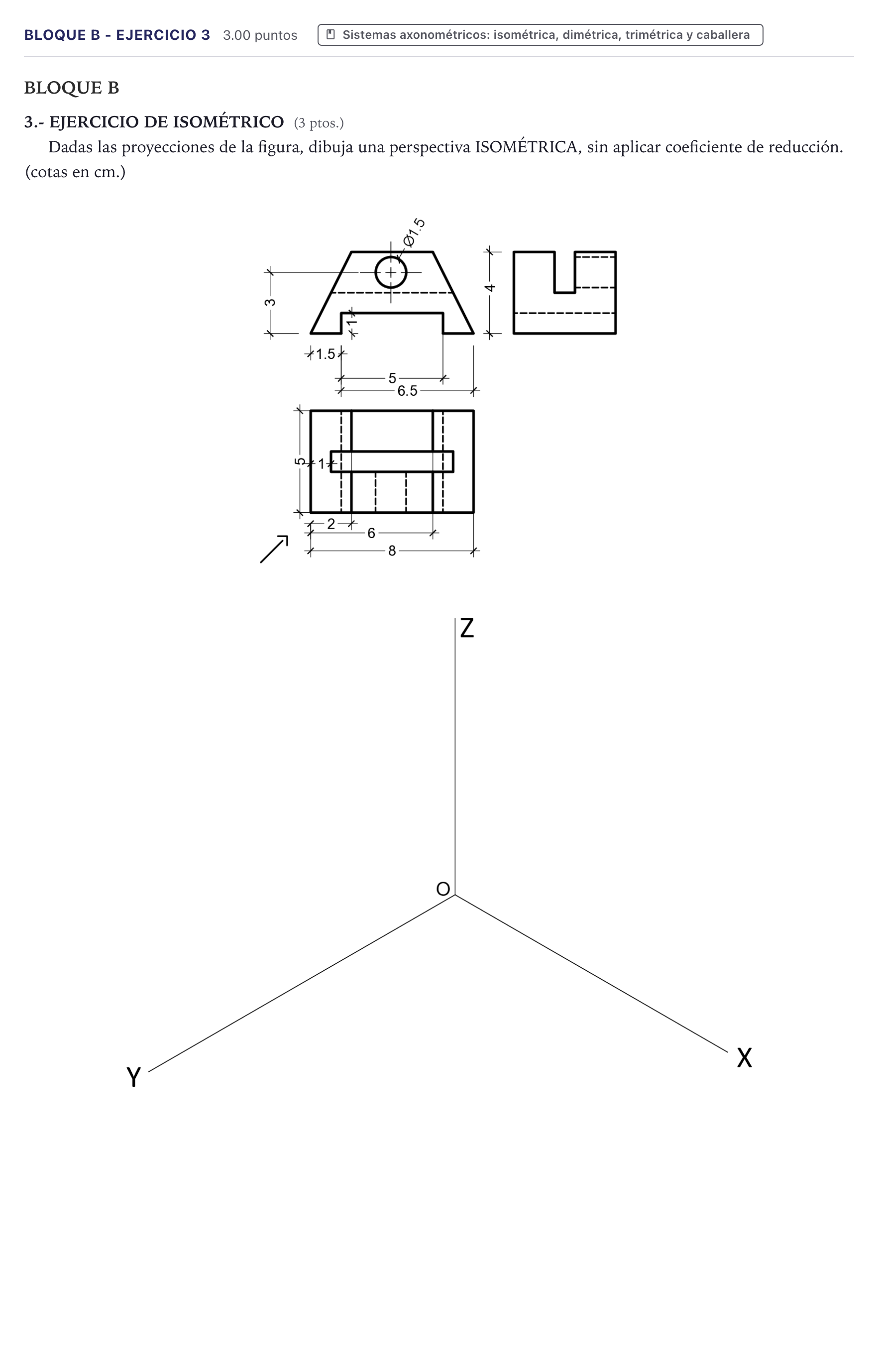

Dadas las proyecciones de la figura, dibuja una perspectiva ISOMÉTRICA, sin aplicar coeficiente de reducción. (cotas en cm.)

Solución: Perspectiva isométrica de la pieza sin coeficiente de reducción (X = anchura 8, Y = profundidad 5, Z = altura 4): - Prisma de sección trapezoidal extruido 5 cm en profundidad. La base inferior mide 8 cm y la superior 4 cm (de x=2 a x=6), con altura de 4 cm. Las caras laterales son inclinadas y suben de x=0 a x=2 y de x=8 a x=6. - Rebaje inferior rectangular pasante en toda la profundidad, de 5 cm de ancho (de x=1,5 a x=6,5) y 1 cm de alto, que deja dos apoyos de 1,5 cm. - Ranura superior de 1 cm de anchura (en Y), situada entre 2 y 3 cm desde la cara anterior. Baja desde la cara superior hasta z=2 y es pasante a lo largo de X (en z=2 llega de x=1 a x=7, cortando las caras inclinadas). - Taladro cilíndrico de Ø1,5 cm con eje paralelo a Y, centrado en x=4 y z=3. Se abre en la cara anterior (inclinada a esa altura no: en la parte frontal plana) y atraviesa el tramo delantero de 2 cm hasta desembocar en la ranura. Se dibuja como óvalo isométrico en la cara anterior y en la pared delantera de la ranura; no aparece en la cara posterior.
