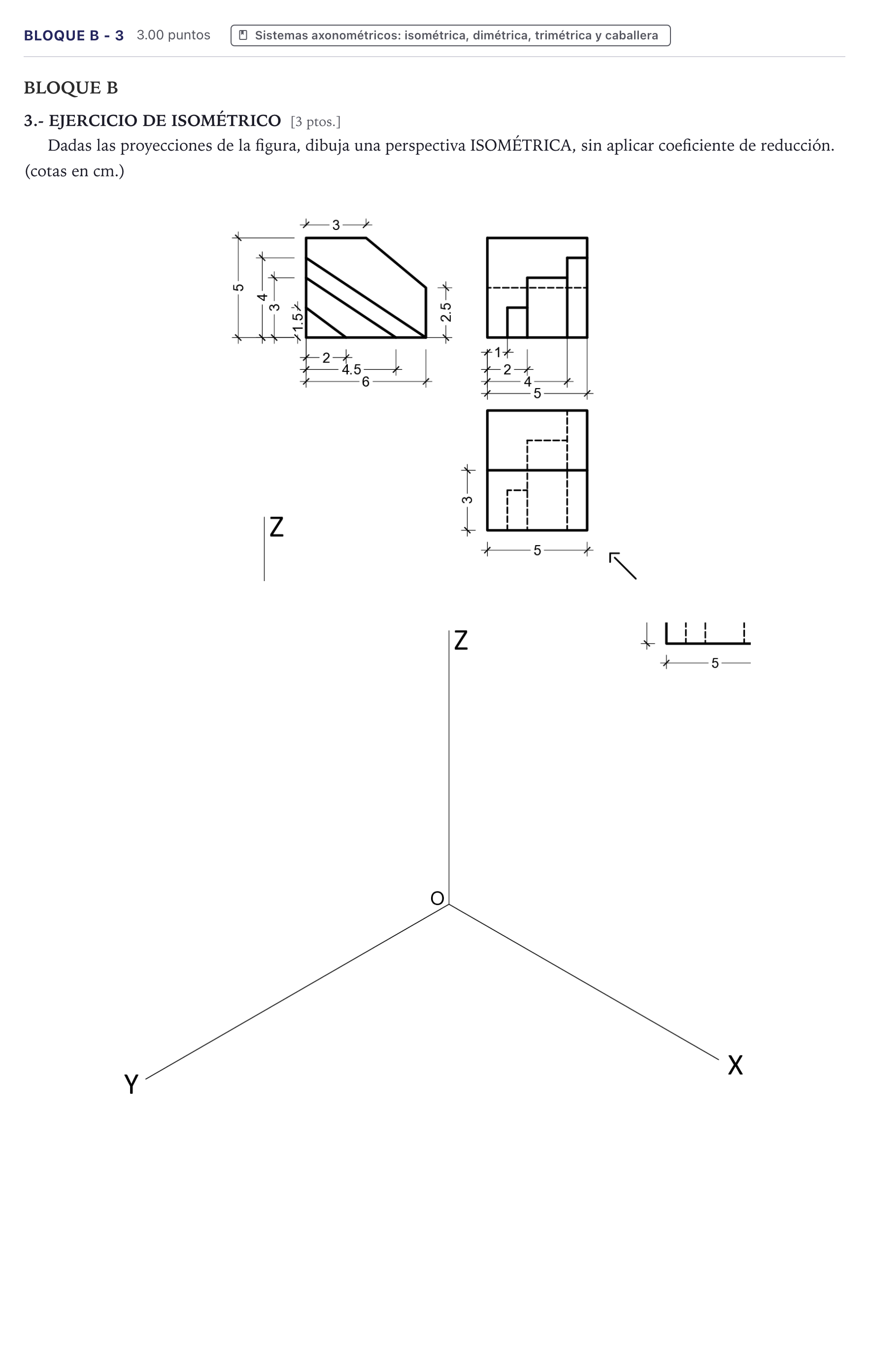

Bloque B - 3 · Dibujo Técnico Aplicado a las Artes Plásticas y el Diseño II PAU Canarias Junio 2024

Dadas las proyecciones de la figura, dibuja una perspectiva ISOMÉTRICA, sin aplicar coeficiente de reducción. (cotas en cm.)

Solución: La pieza se inscribe en un prisma rectangular de dimensiones $6\text{ cm}$ (longitud), $5\text{ cm}$ (anchura) y $5\text{ cm}$ (altura). La perspectiva isométrica resultante presenta: 1. Plano superior biselado: La parte superior es horizontal hasta $x = 3\text{ cm}$ a cota $z = 5\text{ cm}$, cayendo luego en rampa hasta $z = 2{,}5\text{ cm}$ en el extremo $x = 6\text{ cm}$. 2. Ranuras / franjas inclinadas: En la cara frontal (alzado) existen canales inclinados paralelos definidos a cotas $z = 1{,}5$, $3$ y $4\text{ cm}$ que penetran en la pieza. 3. Cajeados escalonados interiores: El perfil y la planta muestran tres niveles escalonados en anchura a $y = 1$, $2$ y $4\text{ cm}$, con alturas crecientes. 4. Trazo definitivo: Se dibujan todas las aristas vistas en línea continua gruesa y las aristas ocultas en trazo discontinuo fino.
