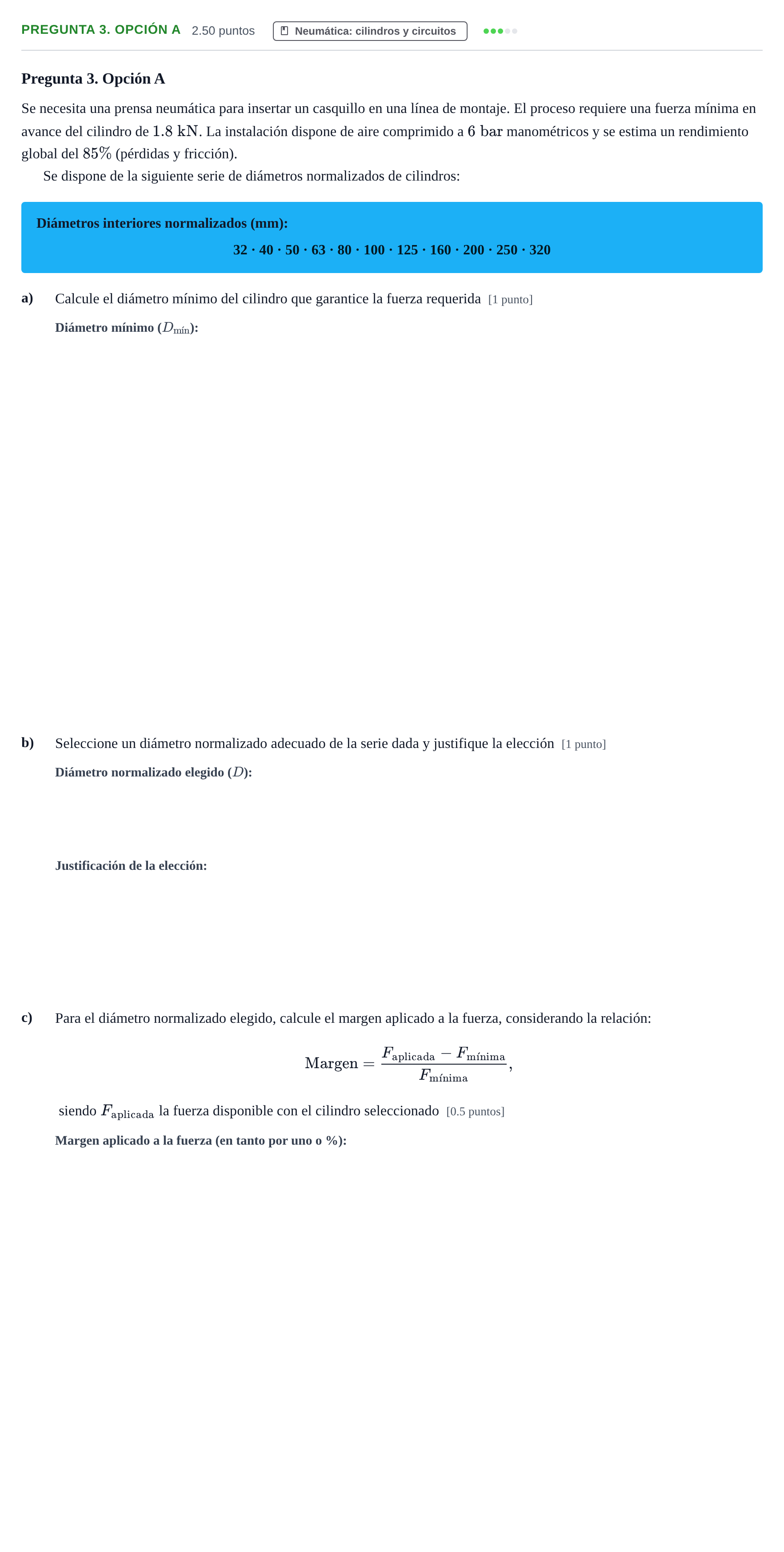

Pregunta 3. Opción A

Se necesita una prensa neumática para insertar un casquillo en una línea de montaje. El proceso requiere una fuerza mínima en avance del cilindro de $1.8\text{ kN}$. La instalación dispone de aire comprimido a $6\text{ bar}$ manométricos y se estima un rendimiento global del $85\%$ (pérdidas y fricción).

Se dispone de la siguiente serie de diámetros normalizados de cilindros:

Diámetros interiores normalizados (mm):

32 · 40 · 50 · 63 · 80 · 100 · 125 · 160 · 200 · 250 · 320

a)

Calcule el diámetro mínimo del cilindro que garantice la fuerza requerida [1 punto]

b)

Seleccione un diámetro normalizado adecuado de la serie dada y justifique la elección [1 punto]

c)

Para el diámetro normalizado elegido, calcule el margen aplicado a la fuerza, considerando la relación:

$$\text{Margen} = \frac{F_{\text{aplicada}} - F_{\text{mínima}}}{F_{\text{mínima}}},$$

siendo $F_{\text{aplicada}}$ la fuerza disponible con el cilindro seleccionado [0.5 puntos]
