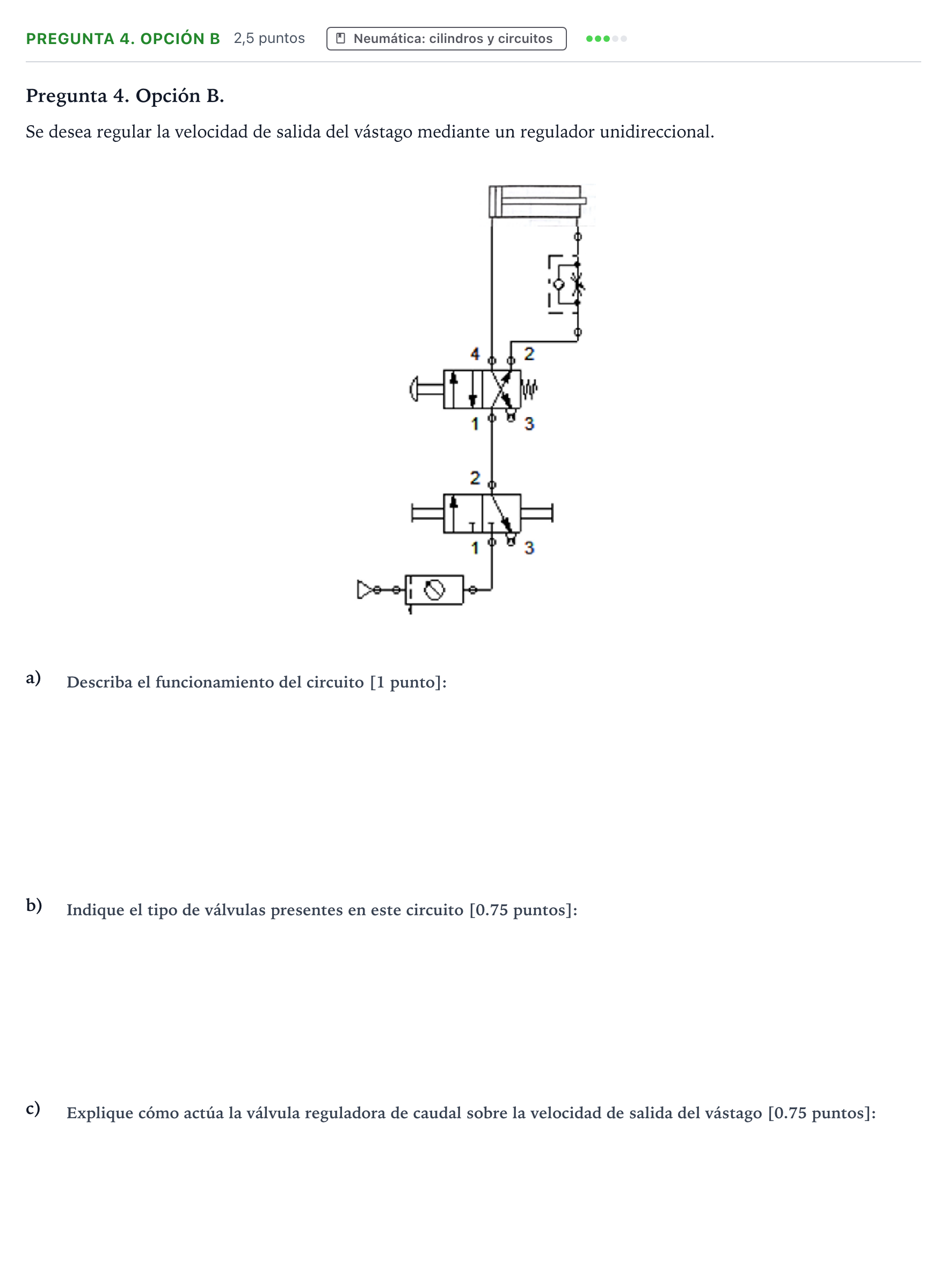

Pregunta 4. Opción B · Tecnología e Ingeniería II PAU Asturias Ordinaria 2026

a) Describa el funcionamiento del circuito

Solución: El esquema representa un circuito neumático para el accionamiento de un cilindro de doble efecto, cuya velocidad de salida del vástago está regulada. Al accionar la válvula distribuidora 3/2 (inferior) mediante el pedal izquierdo, se proporciona presión al circuito y se suministra aire a la válvula 4/2 (superior). Cuando se acciona el pulsador de la válvula distribuidora 4/2, la presión pasa de 1 a 4 y permite el paso de aire hacia una de las cámaras del cilindro haciendo que el vástago del cilindro avance de forma controlada y despacio, debido a que la válvula reguladora de caudal obliga a que el aire sólo pueda salir por la zona estrangulada. Al soltar el pulsador de la válvula distribuidora 4/2, la válvula retorna a su posición inicial por acción del muelle y el aire pasa de 1 a 2. Se invierte el flujo de aire, el aire atraviesa la válvula reguladora de caudal, permitiendo que el vástago del cilindro retroceda rápidamente.

b) Indique el tipo de válvulas presentes en este circuito

Solución: - Válvula distribuidora 3/2, 3 vías, 2 posiciones activadas por pedal y retorno por pedal - Válvula distribuidora 4/2, 4 vías, 2 posiciones, activación por pulsador y retorno por muelle - Válvula reguladora de caudal unidireccional (estranguladora con antirretorno)

c) Explique cómo actúa la válvula reguladora de caudal sobre la velocidad de salida del vástago

Solución: Cuando el aire sale, solo puede hacerlo por la zona estrangulada, lentamente. Cuando el aire entra, puede hacerlo libremente a través del antirretorno (más rápido).
