Pregunta 5. Opción B · Tecnología e Ingeniería II PAU Asturias Extraordinaria 2025

Enunciado

Pregunta 5. Opción B.

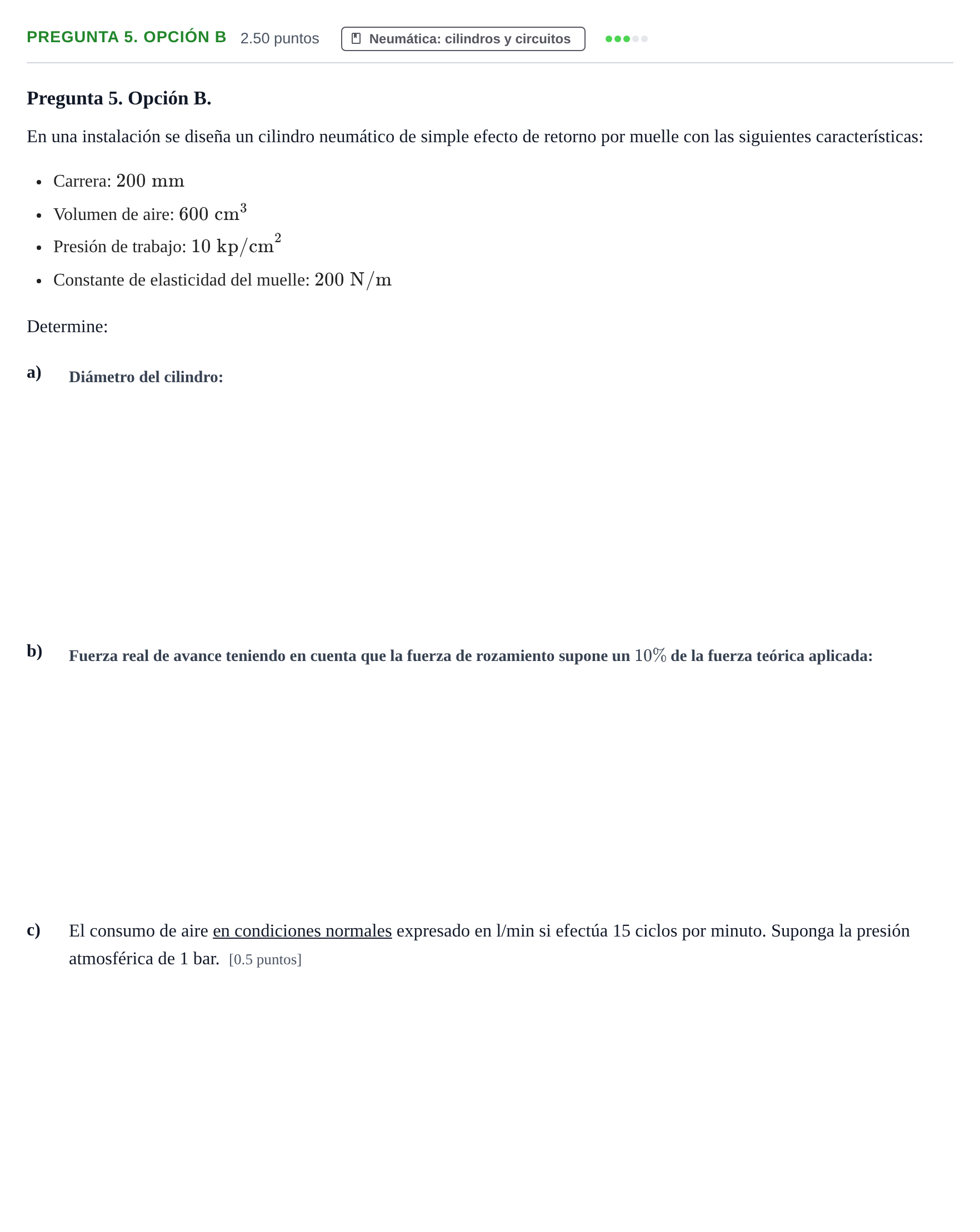

En una instalación se diseña un cilindro neumático de simple efecto de retorno por muelle con las siguientes características:

Carrera: $200\text{ mm}$

Volumen de aire: $600\text{ cm}^3$

Presión de trabajo: $10\text{ kp/cm}^2$

Constante de elasticidad del muelle: $200\text{ N/m}$

Determine:

El consumo de aire en condiciones normales expresado en l/min si efectúa 15 ciclos por minuto. Suponga la presión atmosférica de 1 bar. [0.5 puntos]

Enunciado: Pregunta 5. Opción B · Tecnología e Ingeniería II PAU Asturias Extraordinaria 2025

Según los criterios oficiales de corrección

a) Diámetro del cilindro

Solución: $61{,}81$ mm / $6{,}181$ cm / $0{,}06181$ m

b) Fuerza real de avance teniendo en cuenta que la fuerza de rozamiento supone un 10% de la fuerza teórica aplicada

Solución: $2606$ N / $2{,}606$ kN

c) El consumo de aire en condiciones normales expresado en l/min si efectúa 15 ciclos por minuto

Solución: $981$ l/min / $0{,}981$ m³/min
