Pregunta 5. Opción B · Tecnología e Ingeniería II PAU Asturias Ordinaria 2025
Tema: Neumática: cilindros y circuitos · Del examen Ordinaria (2025)

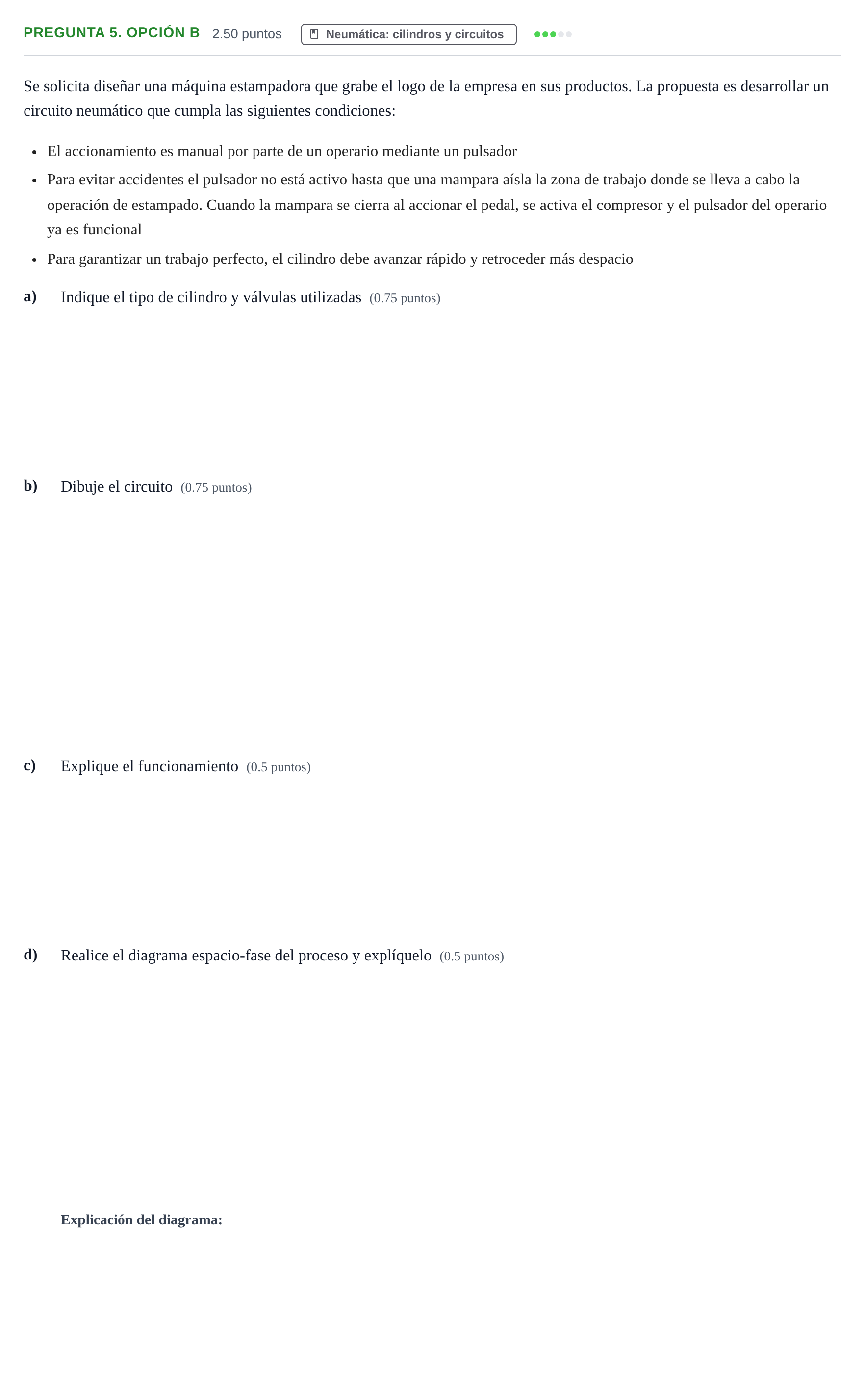

Enunciado
Se solicita diseñar una máquina estampadora que grabe el logo de la empresa en sus productos. La propuesta es desarrollar un circuito neumático que cumpla las siguientes condiciones:
El accionamiento es manual por parte de un operario mediante un pulsador
Para evitar accidentes el pulsador no está activo hasta que una mampara aísla la zona de trabajo donde se lleva a cabo la operación de estampado. Cuando la mampara se cierra al accionar el pedal, se activa el compresor y el pulsador del operario ya es funcional
Para garantizar un trabajo perfecto, el cilindro debe avanzar rápido y retroceder más despacio
a)
Indique el tipo de cilindro y válvulas utilizadas (0.75 puntos)
b)
Dibuje el circuito (0.75 puntos)
c)
Explique el funcionamiento (0.5 puntos)
d)
Realice el diagrama espacio-fase del proceso y explíquelo (0.5 puntos)
Solución
Según los criterios oficiales de corrección
a) Indique el tipo de cilindro y válvulas utilizadas (0.75 puntos)
Solución: - Cilindro de simple efecto con retorno por muelle. - Dos válvulas de control direccional 3/2 normalmente cerradas (NC) con retorno por muelle: una accionada por pedal (cierre de mampara) y otra accionada por pulsador (estampado). - Válvula reguladora de caudal unidireccional (estranguladora con antirretorno en paralelo) orientada para permitir avance rápido y retroceso lento. - Silenciador o escape normal.
c) Explique el funcionamiento (0.5 puntos)
Solución: El circuito permite estampar el logo en diferentes productos. Inicialmente no hay presión en el circuito, está cerrado. Para que el circuito funcione, es necesario cerrar la mampara de protección para evitar la posibilidad de accidente por parte del operario. Para activar la mampara se presiona el pedal; desde este momento ya llega presión a la válvula que controla el cilindro, válvula direccional accionada por botón. Cuando el operario presiona el botón, el cilindro avanza y se lleva a cabo la estampación. Cuando el operario suelta el botón la válvula direccional retorna a su posición NC por muelle. Cuando el operario suelta el pedal de la primera válvula del circuito, se abre la mampara de protección y puede acceder a la pieza estampada.
d) Explicación del diagrama espacio-fase (0.25 puntos)
Solución: La válvula accionada por pulsador depende del estado de la válvula accionada por el pedal; si el pedal no está presionado no hay aporte de aire al circuito. Si el pedal está presionado hay aporte de aire al circuito, pero mientras no se accione el pulsador no se accionará el cilindro. Con esto se consigue seguridad para el trabajador obligando a cerrar la mampara de protección previamente a la estampación, aislando al operario del cilindro.
b) Dibuje el circuito (0.75 puntos) y d) Realice el diagrama espacio-fase (0.25 puntos)
Solución: b) Dibujo del circuito neumático: Esquema neumático con fuente de presión, válvula 3/2 NC accionada por pedal con retorno por muelle en serie hacia la entrada 1 de una válvula 3/2 NC accionada por pulsador manual con retorno por muelle. La vía 2 de esta se conecta a una válvula reguladora de caudal unidireccional y esta a la cámara del cilindro de simple efecto con retorno por muelle. d) Diagrama espacio-fase: Diagrama que representa las señales de la válvula de pedal, la válvula de pulsador manual y el desplazamiento del cilindro (avance rápido con pendiente pronunciada, mantenimiento de posición de trabajo y retroceso lento con menor pendiente).
