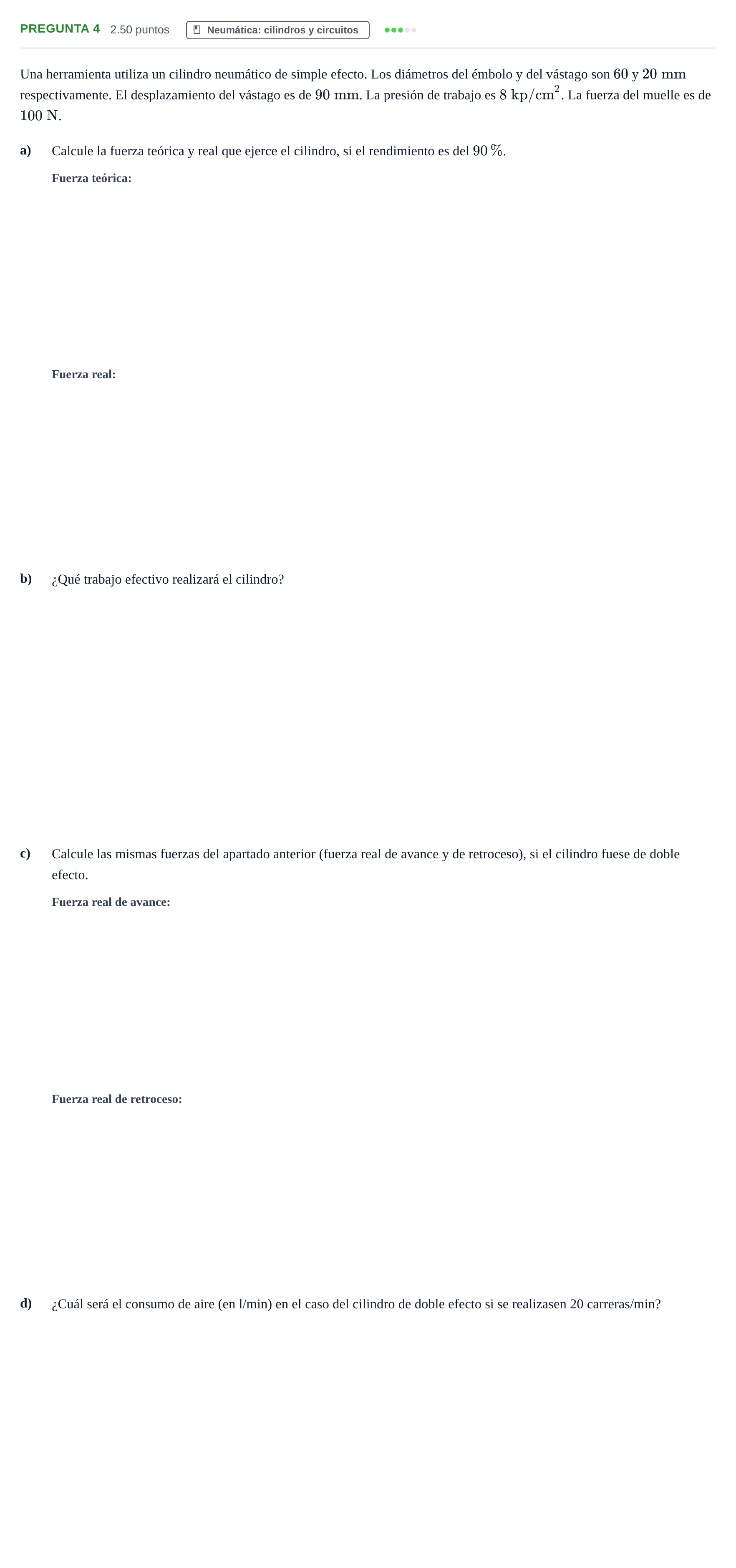

Pregunta 4 · Tecnología e Ingeniería II PAU Asturias Ordinaria 2024

Una herramienta utiliza un cilindro neumático de simple efecto. Los diámetros del émbolo y del vástago son $60$ y $20\text{ mm}$ respectivamente. El desplazamiento del vástago es de $90\text{ mm}$. La presión de trabajo es $8\text{ kp/cm}^2$. La fuerza del muelle es de $100\text{ N}$.

a)

Calcule la fuerza teórica y real que ejerce el cilindro, si el rendimiento es del $90\,\%$.

b)

¿Qué trabajo efectivo realizará el cilindro?

c)

Calcule las mismas fuerzas del apartado anterior (fuerza real de avance y de retroceso), si el cilindro fuese de doble efecto.

d)

¿Cuál será el consumo de aire (en l/min) en el caso del cilindro de doble efecto si se realizasen 20 carreras/min?
