Pregunta 4. Opción A · Tecnología e Ingeniería II PAU Asturias Extraordinaria 2026
Tema: Circuitos de corriente alterna · Del examen Extraordinaria (2026)

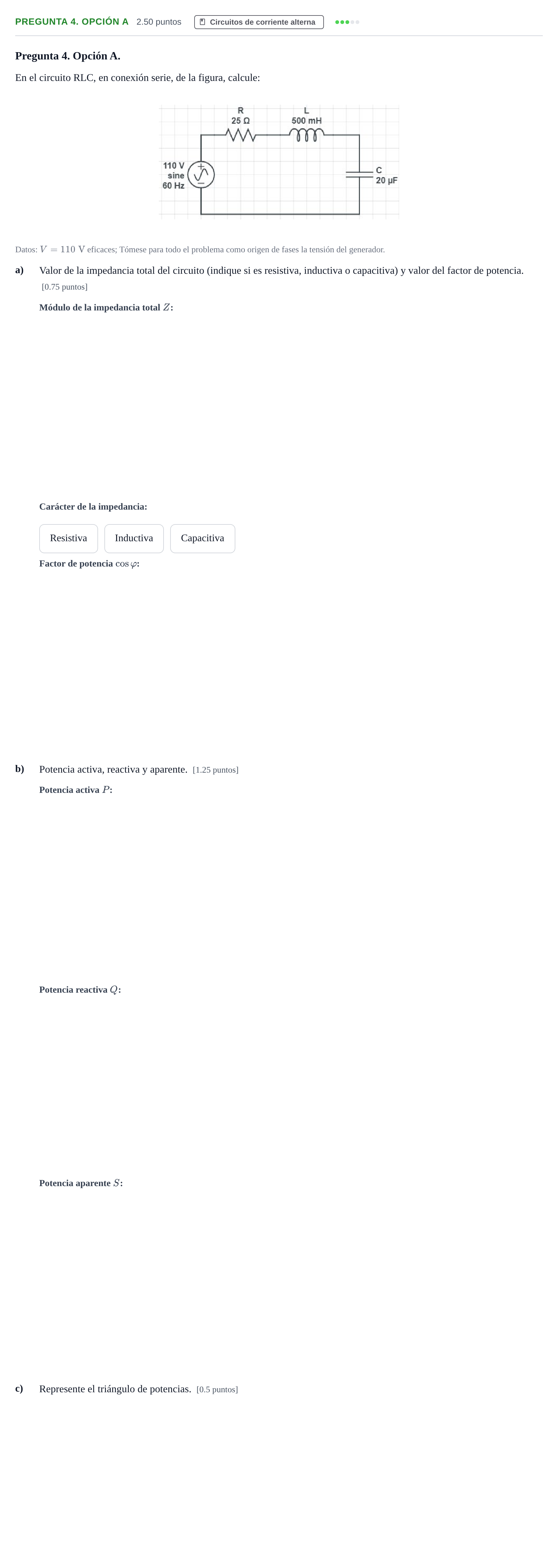

Enunciado
Pregunta 4. Opción A.
En el circuito RLC, en conexión serie, de la figura, calcule:
Datos: eficaces; Tómese para todo el problema como origen de fases la tensión del generador.
a)
Valor de la impedancia total del circuito (indique si es resistiva, inductiva o capacitiva) y valor del factor de potencia. [0.75 puntos]
Resistiva
Inductiva
Capacitiva
b)
Potencia activa, reactiva y aparente. [1.25 puntos]
c)
Represente el triángulo de potencias. [0.5 puntos]
Solución
Según los criterios oficiales de corrección
a) Valor de la impedancia total del circuito
Solución: 61.05 Ω
a) Indique si la impedancia es resistiva, inductiva o capacitiva
Solución: Inductiva
a) Valor del factor de potencia
Solución: 0.41
b) Potencia activa
Solución: 81.18 W
b) Potencia reactiva
Solución: 180.18 VAr
b) Potencia aparente
Solución: 197.62 VA
c) Represente el triángulo de potencias.
Solución: Triángulo rectángulo donde el cateto horizontal es la potencia activa , el cateto vertical hacia arriba (por ser inductivo) es la potencia reactiva , la hipotenusa es la potencia aparente , y el ángulo comprendido es .
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
