Pregunta 5 · Tecnología e Ingeniería II PAU Asturias Ordinaria 2024
Tema: Circuitos de corriente alterna · Del examen Ordinaria (2024)

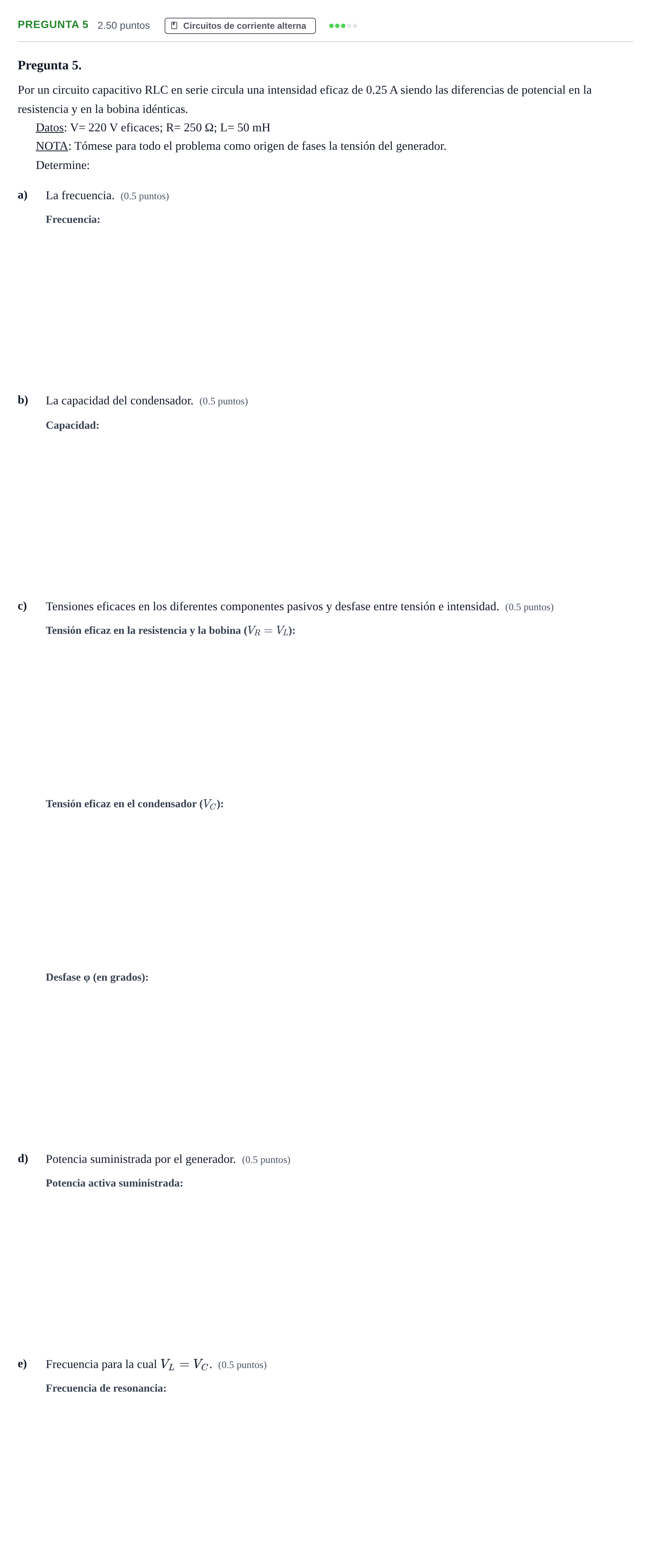

Enunciado
Pregunta 5.
Por un circuito capacitivo RLC en serie circula una intensidad eficaz de 0.25 A siendo las diferencias de potencial en la resistencia y en la bobina idénticas.
Datos: V= 220 V eficaces; R= 250 Ω; L= 50 mH
NOTA: Tómese para todo el problema como origen de fases la tensión del generador.
Determine:
a)
La frecuencia. (0.5 puntos)
b)
La capacidad del condensador. (0.5 puntos)
c)
Tensiones eficaces en los diferentes componentes pasivos y desfase entre tensión e intensidad. (0.5 puntos)
d)
Potencia suministrada por el generador. (0.5 puntos)
e)
Frecuencia para la cual . (0.5 puntos)
Solución
Según los criterios oficiales de corrección
a) La frecuencia.
Solución: 796.18 Hz
b) La capacidad del condensador.
Solución: 1.83·10^(-7) F / 0.183 μF
c) Tensiones eficaces en los diferentes componentes pasivos ( y ).
Solución: 62.5 V
c) Tensión eficaz en el condensador ().
Solución: 273.43 V
c) Desfase entre tensión e intensidad.
Solución: 73.74° / -73.74°
d) Potencia suministrada por el generador.
Solución: 15.4 W
e) Frecuencia para la cual .
Solución: 1664.68 Hz
