Pregunta 3. Opción A · Tecnología e Ingeniería II PAU Asturias Extraordinaria 2025
Tema: Circuitos de corriente alterna · Del examen Extraordinaria (2025)

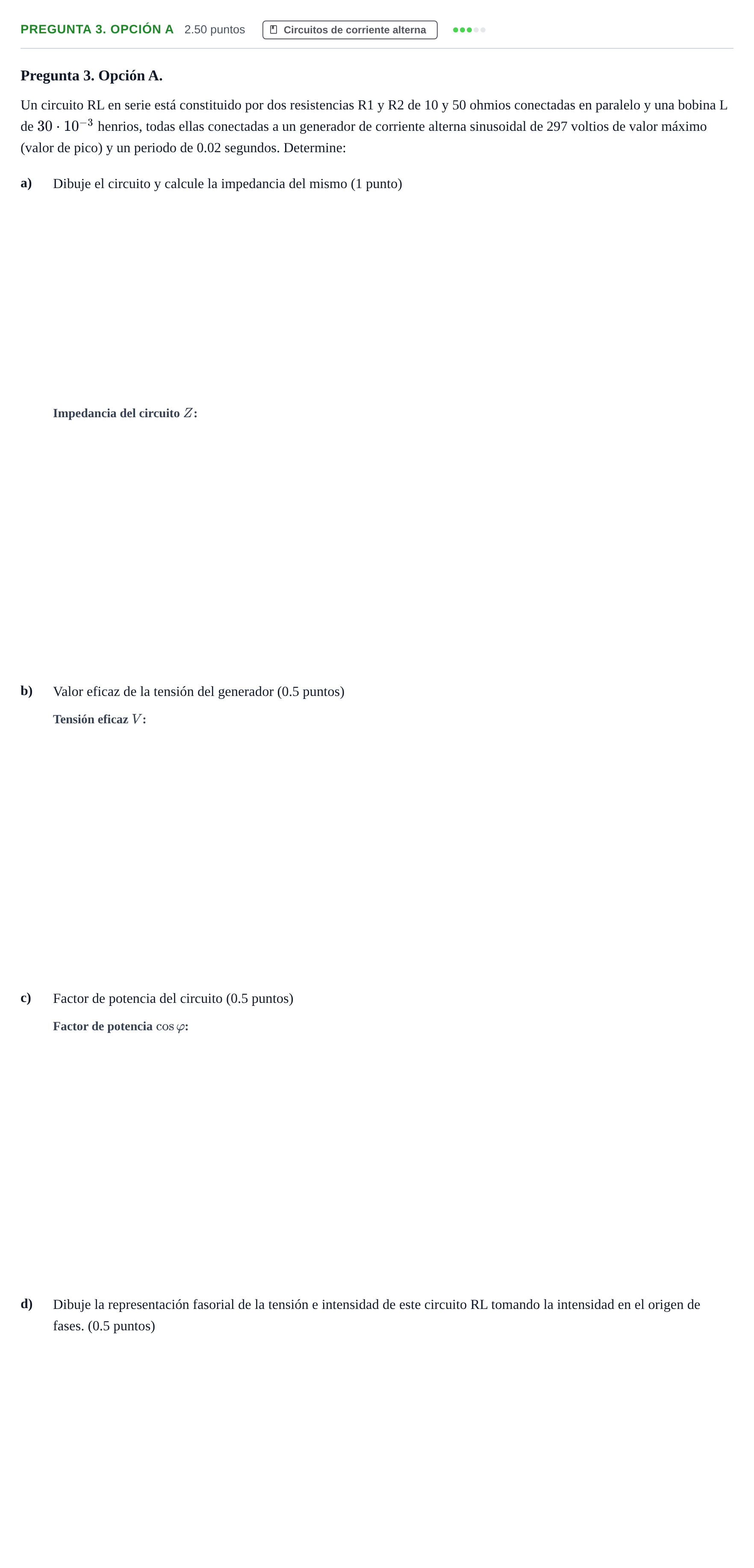

Enunciado
Pregunta 3. Opción A.
Un circuito RL en serie está constituido por dos resistencias R1 y R2 de 10 y 50 ohmios conectadas en paralelo y una bobina L de henrios, todas ellas conectadas a un generador de corriente alterna sinusoidal de 297 voltios de valor máximo (valor de pico) y un periodo de 0.02 segundos. Determine:
a)
Dibuje el circuito y calcule la impedancia del mismo (1 punto)
b)
Valor eficaz de la tensión del generador (0.5 puntos)
c)
Factor de potencia del circuito (0.5 puntos)
d)
Dibuje la representación fasorial de la tensión e intensidad de este circuito RL tomando la intensidad en el origen de fases. (0.5 puntos)
Solución
Según los criterios oficiales de corrección
a) Dibuje el circuito (0.5 puntos) y d) Dibuje la representación fasorial de la tensión e intensidad de este circuito RL tomando la intensidad en el origen de fases. (0.5 puntos)
Solución: a) Esquema del circuito: d) Diagrama fasorial:
a) Calcule la impedancia del mismo (0.5 puntos)
Solución: Ω
b) Valor eficaz de la tensión del generador (0.5 puntos)
Solución: V
c) Factor de potencia del circuito (0.5 puntos)
Solución: 0,66
