Opción 2A · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Aragón Extraordinaria 2026
Tema: Perspectiva isométrica a partir de vistas · Del examen Extraordinaria (2026)
Enunciado

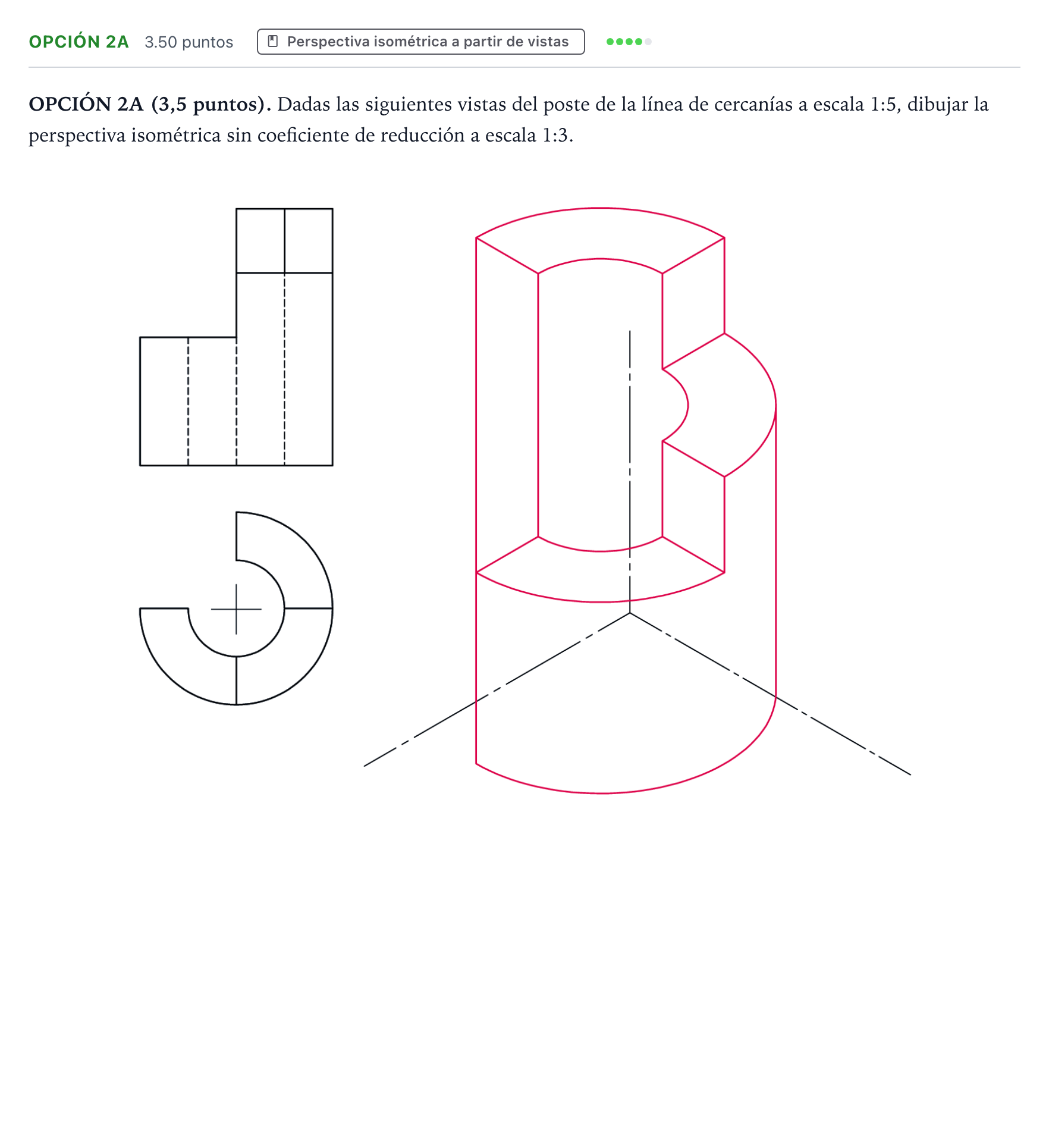

OPCIÓN 2A (3,5 puntos). Dadas las siguientes vistas del poste de la línea de cercanías a escala 1:5, dibujar la perspectiva isométrica sin coeficiente de reducción a escala 1:3.
Solución
Según los criterios oficiales de corrección
OPCIÓN 2A. Perspectiva isométrica a escala 1:3
Solución: Representación en perspectiva isométrica normalizada: - Correcta orientación respecto a los tres ejes isométricos a 120°. - Trazado de las bases circulares cilíndricas mediante óvalos isométricos de 4 centros (o método equivalente dejando constancia de la construcción). - Aplicación de la escala final 1:3 partiendo de las vistas que están a escala 1:5 (factor ). - Aristas vistas claramente diferenciadas de las líneas auxiliares.
