Opción 2A · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Aragón Extraordinaria 2025

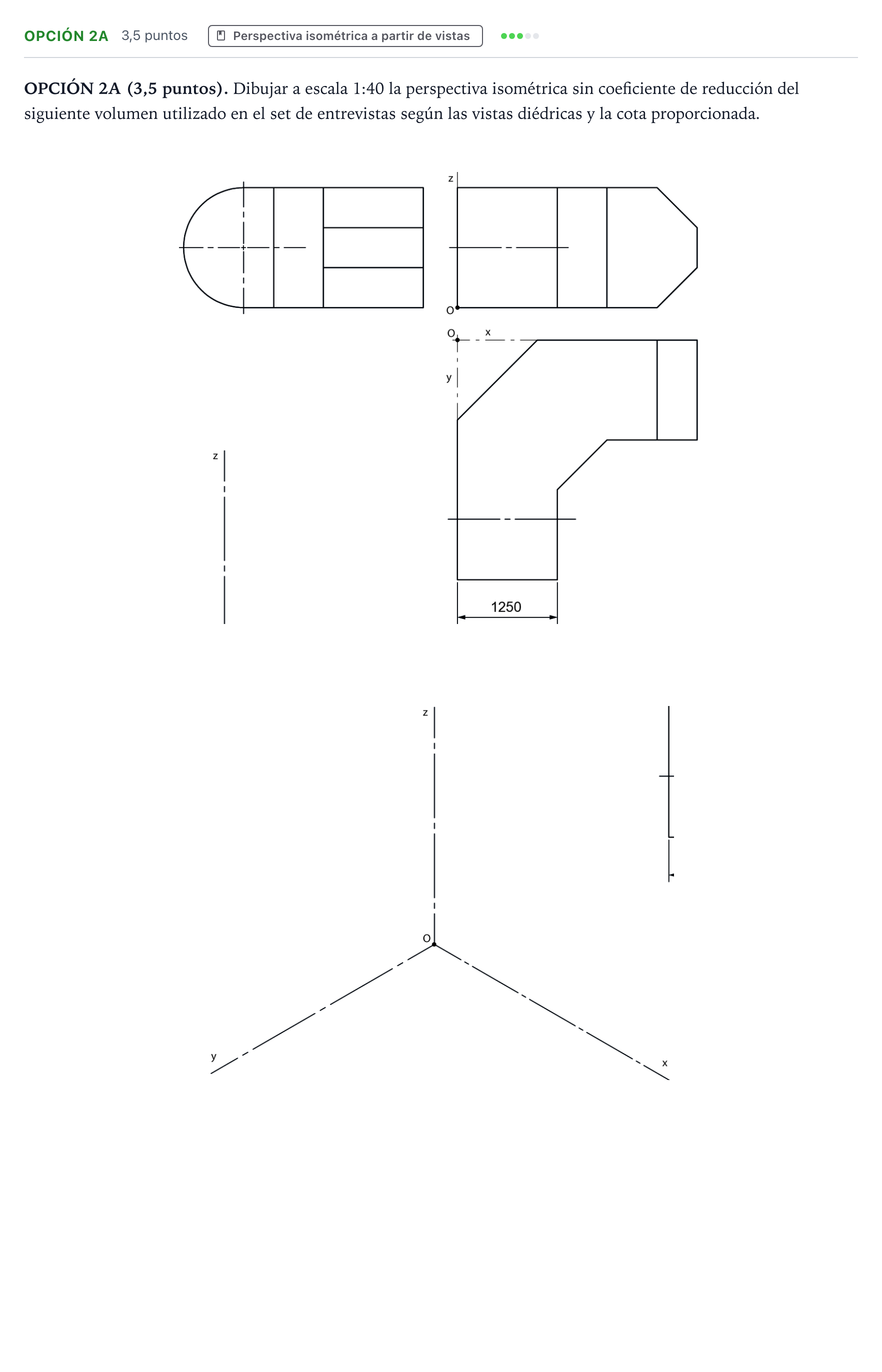

Dibujar a escala 1:40 la perspectiva isométrica sin coeficiente de reducción del siguiente volumen utilizado en el set de entrevistas según las vistas diédricas y la cota proporcionada.

Solución: Representación en perspectiva isométrica del volumen a escala 1:40 sin coeficiente de reducción sobre los ejes x, y, z dados: - Orientación correcta de las caras según el alzado, planta y perfil derecho diédricos. - Trazado de la forma de prisma quebrado en planta con chaflanes a 45°. - Trazado de las bases semicilíndricas mediante óvalos isométricos de cuatro centros en las caras correspondientes. - Dimensiones aplicadas a escala 1:40 (magnitud de referencia $1250\text{ mm} \rightarrow 31{,}25\text{ mm}$ en el dibujo). - Diferenciación clara entre aristas vistas y líneas auxiliares de construcción.
