Opción 2A · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Aragón Ordinaria 2024

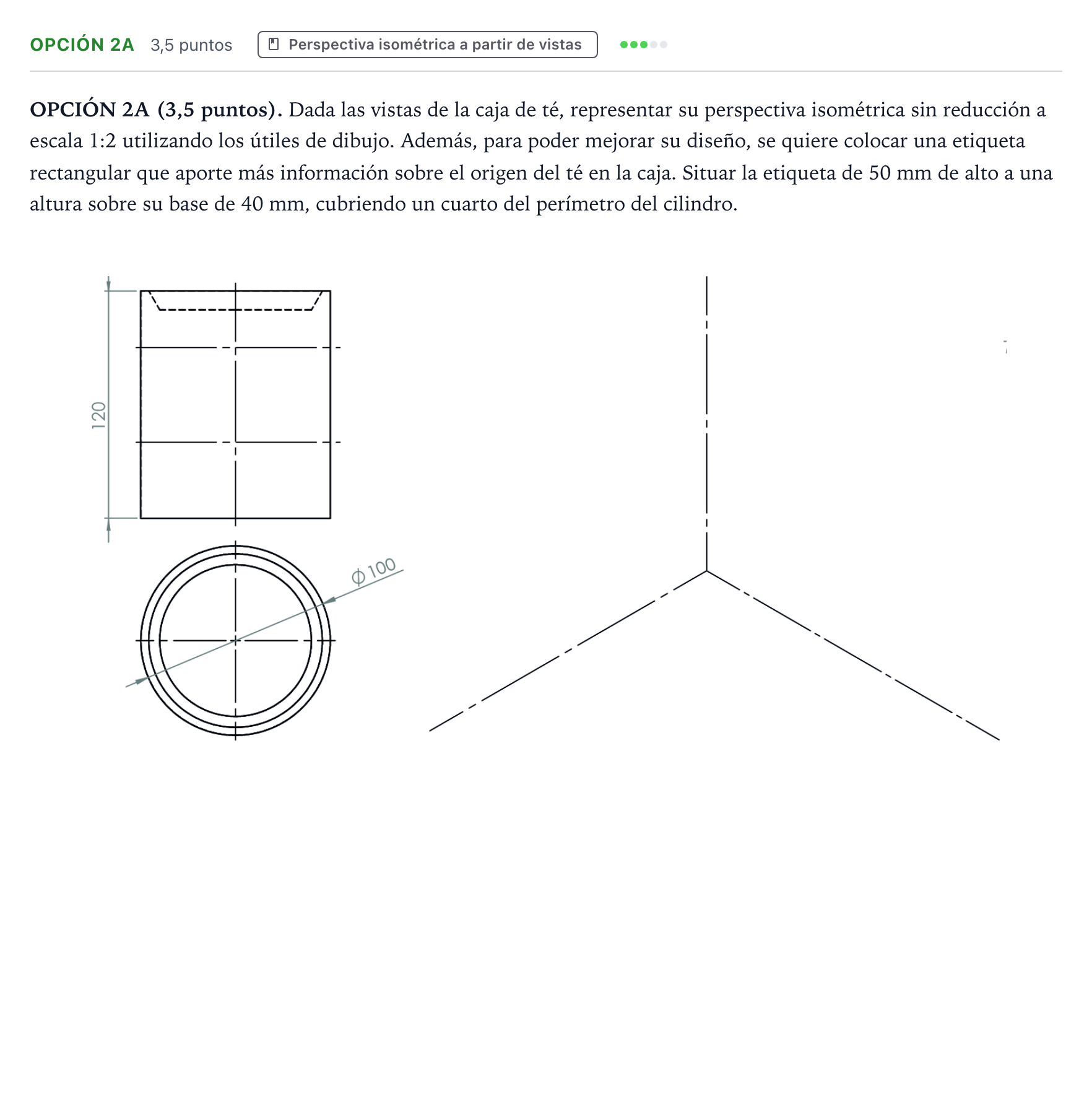

Dada las vistas de la caja de té, representar su perspectiva isométrica sin reducción a escala 1:2 utilizando los útiles de dibujo. Además, para poder mejorar su diseño, se quiere colocar una etiqueta rectangular que aporte más información sobre el origen del té en la caja. Situar la etiqueta de 50 mm de alto a una altura sobre su base de 40 mm, cubriendo un cuarto del perímetro del cilindro.

Solución: Representación en perspectiva isométrica del cilindro con tapa rebajada y etiqueta: - Escala 1:2 aplicada sin reducción isométrica (diámetro = 50 mm, altura total = 60 mm, bisel superior correspondiente a la tapa). - Construcción geométrica de las elipses/óvalos de cuatro centros para las bases superior e inferior y aristas de contorno aparente. - Situación de la etiqueta abarcando 90° (un cuarto del perímetro), a cota 20 mm de la base y con una anchura vertical de 25 mm en escala 1:2. - Diferenciación clara de aristas vistas y ocultas con trazado limpio y homogéneo.
