Opción 2A · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Aragón Ordinaria 2025
Tema: Perspectiva isométrica a partir de vistas · Del examen Ordinaria (2025)
Enunciado

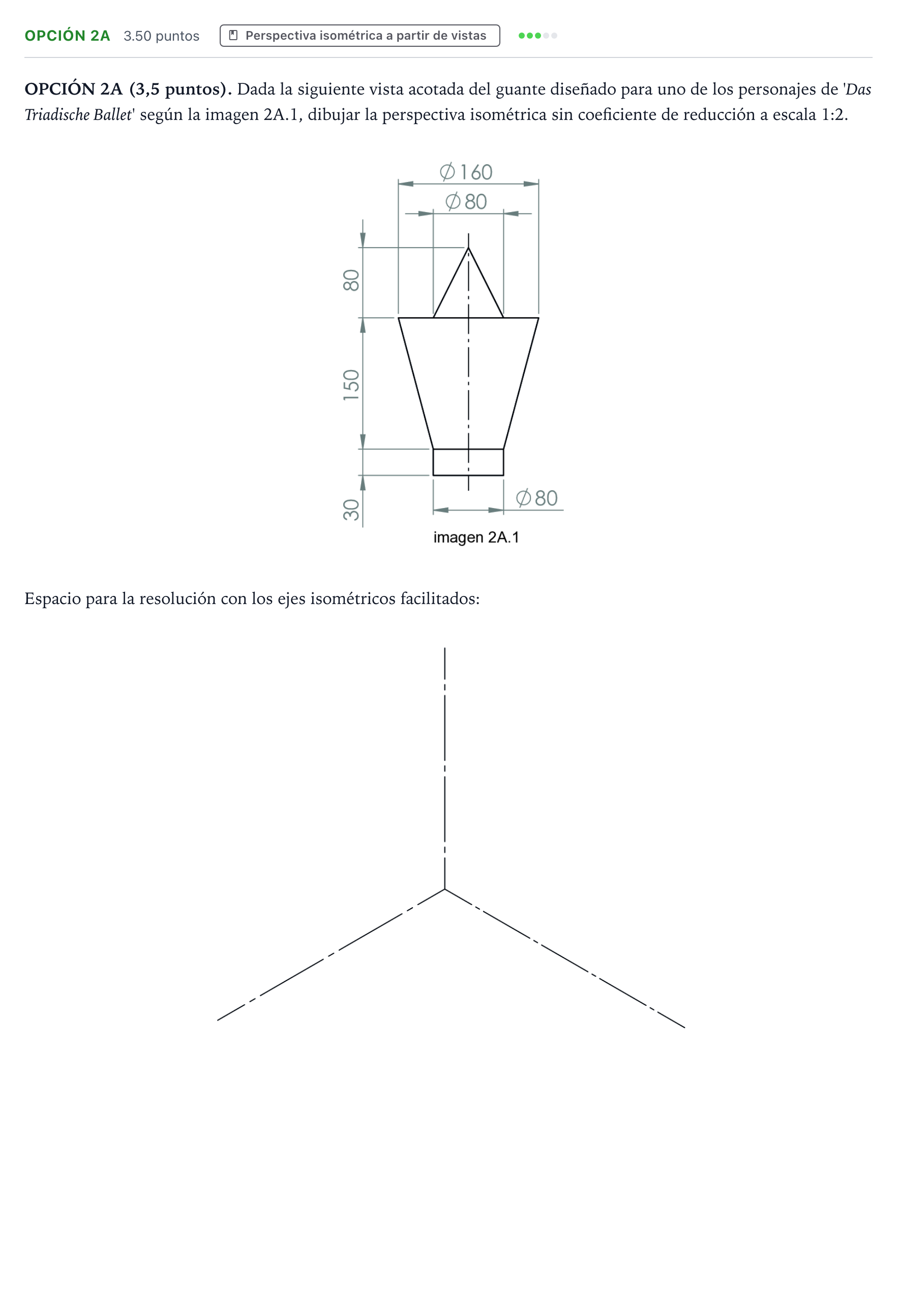

OPCIÓN 2A (3,5 puntos). Dada la siguiente vista acotada del guante diseñado para uno de los personajes de 'Das Triadische Ballet' según la imagen 2A.1, dibujar la perspectiva isométrica sin coeficiente de reducción a escala 1:2.
Espacio para la resolución con los ejes isométricos facilitados:
Solución
Según los criterios oficiales de corrección
Dibujar la perspectiva isométrica sin coeficiente de reducción a escala 1:2 a partir de la vista acotada.
Solución: Representación en perspectiva isométrica normalizada sobre los tres ejes axonométricos a escala 1:2: - Cilindro inferior de diámetro mm y altura mm. - Tronco de cono de altura mm que se ensancha de diámetro mm a diámetro mm. - Cono superior de base diámetro mm centrada en la base superior del tronco de cono y altura mm. - Construcción de los óvalos isométricos de 4 centros para cada una de las circunferencias de las bases horizontales.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
