Opción 2A · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Aragón Ordinaria 2026
Tema: Perspectiva isométrica a partir de vistas · Del examen Ordinaria (2026)
Enunciado

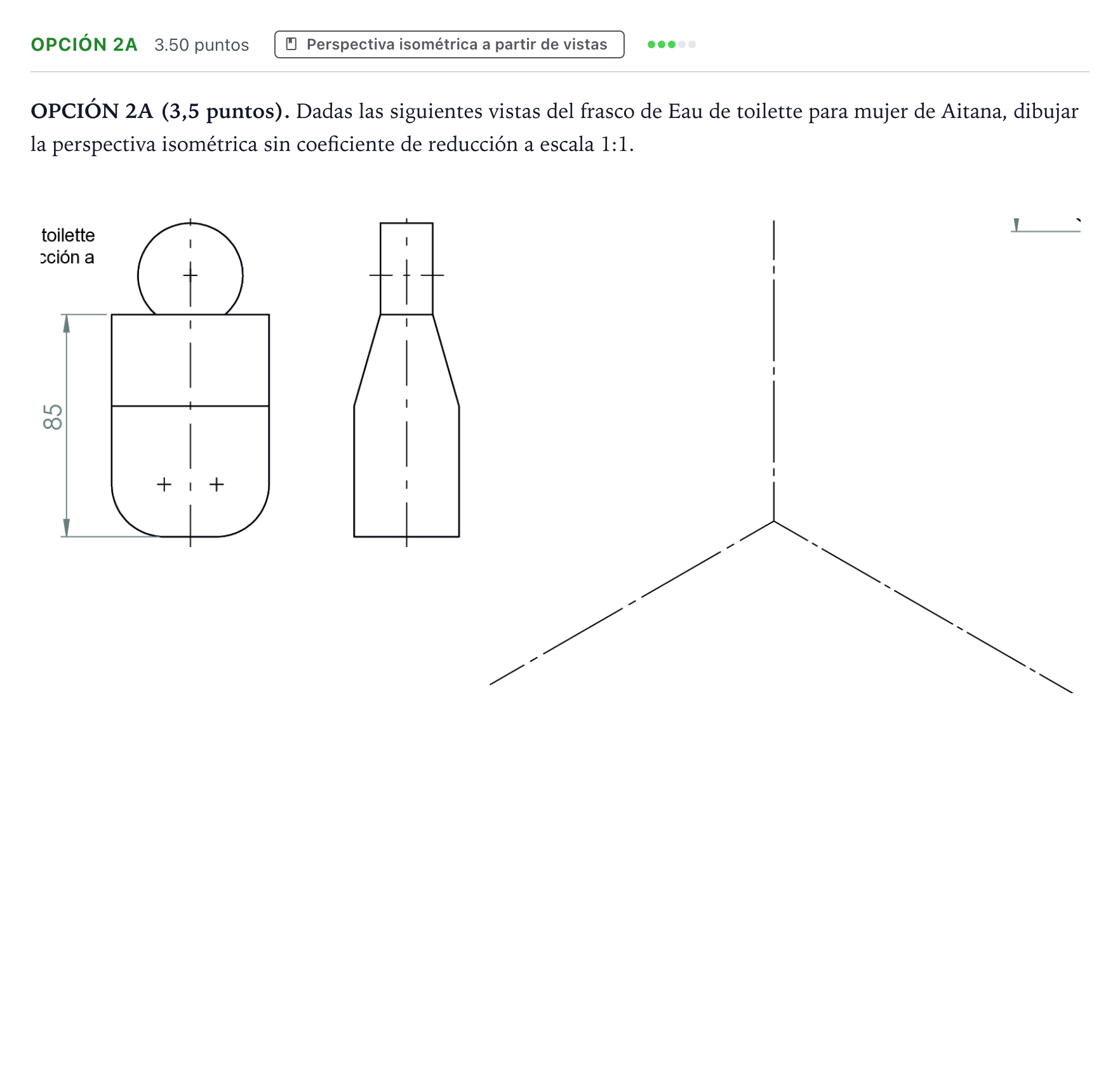

OPCIÓN 2A (3,5 puntos). Dadas las siguientes vistas del frasco de Eau de toilette para mujer de Aitana, dibujar la perspectiva isométrica sin coeficiente de reducción a escala 1:1.
Solución
Según los criterios oficiales de corrección
OPCIÓN 2A. Dibujar la perspectiva isométrica sin coeficiente de reducción a escala 1:1 del frasco.
Solución: Representación en perspectiva isométrica a escala 1:1 de la pieza: - Cuerpo inferior de base redondeada y caras planas o prismáticas con transición troncopiramidal/biselada en el perfil. - Cuello y tapón superior esférico/cilíndrico. - Trazado de las circunferencias isométricas mediante óvalos de cuatro centros en los planos correspondientes, dejando constancia de los centros y líneas de construcción. - Conservación de las cotas principales tomadas directamente de las vistas sin reducción.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
