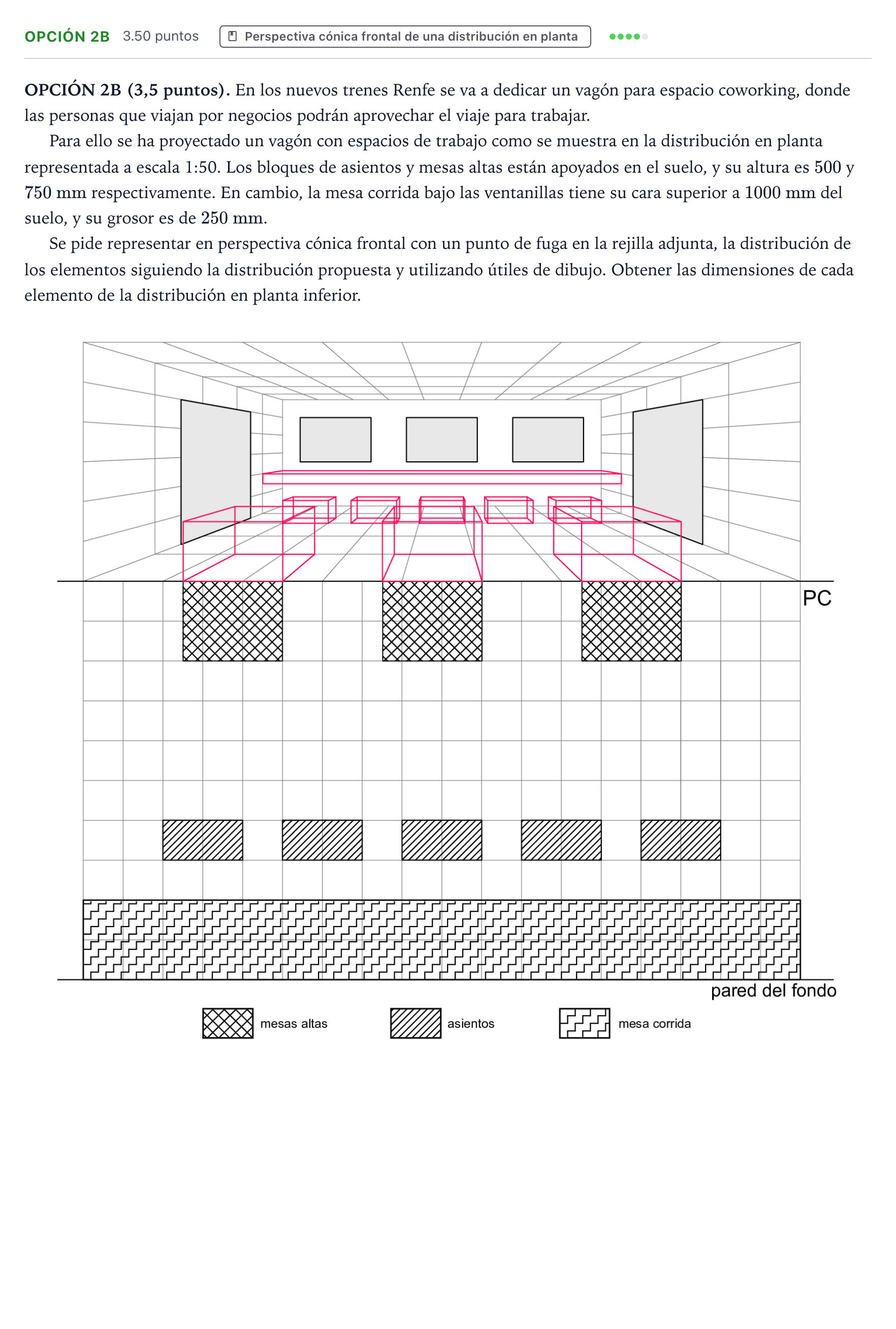

Opción 2B · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Aragón Extraordinaria 2026

OPCIÓN 2B (3,5 puntos). En los nuevos trenes Renfe se va a dedicar un vagón para espacio coworking, donde las personas que viajan por negocios podrán aprovechar el viaje para trabajar.

Para ello se ha proyectado un vagón con espacios de trabajo como se muestra en la distribución en planta representada a escala 1:50. Los bloques de asientos y mesas altas están apoyados en el suelo, y su altura es $500$ y $750\text{ mm}$ respectivamente. En cambio, la mesa corrida bajo las ventanillas tiene su cara superior a $1000\text{ mm}$ del suelo, y su grosor es de $250\text{ mm}$.

Se pide representar en perspectiva cónica frontal con un punto de fuga en la rejilla adjunta, la distribución de los elementos siguiendo la distribución propuesta y utilizando útiles de dibujo. Obtener las dimensiones de cada elemento de la distribución en planta inferior.
