Opción 2B · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Aragón Ordinaria 2025
Tema: Perspectiva cónica frontal de una distribución en planta · Del examen Ordinaria (2025)
Enunciado

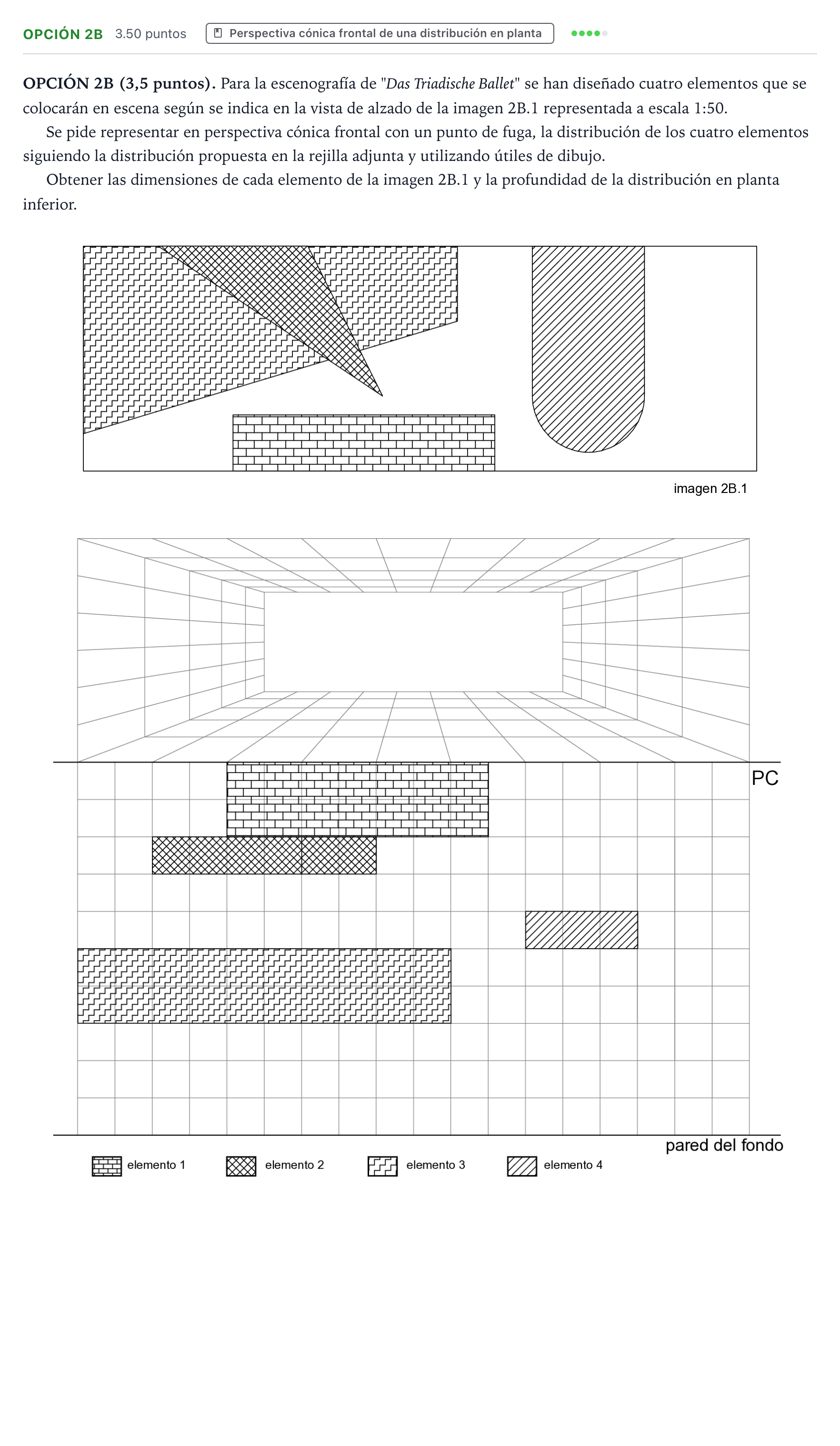

OPCIÓN 2B (3,5 puntos). Para la escenografía de "Das Triadische Ballet" se han diseñado cuatro elementos que se colocarán en escena según se indica en la vista de alzado de la imagen 2B.1 representada a escala 1:50.
Se pide representar en perspectiva cónica frontal con un punto de fuga, la distribución de los cuatro elementos siguiendo la distribución propuesta en la rejilla adjunta y utilizando útiles de dibujo.
Obtener las dimensiones de cada elemento de la imagen 2B.1 y la profundidad de la distribución en planta inferior.
Solución
Según los criterios oficiales de corrección
Representar en perspectiva cónica frontal con un punto de fuga la distribución de los cuatro elementos siguiendo la rejilla adjunta.
Solución: Resolución de la perspectiva cónica frontal: - Determinación de los elementos de la perspectiva cónica: Punto de fuga (0,30 puntos) y puntos métricos o de distancia (0,50 puntos). - Distribución de planta correcta en la rejilla cónica (1 punto; penalización de -0,25 puntos por cada elemento posicionado incorrectamente). - Aplicación de la altura correcta escalada a cada uno de los cuatro elementos según el alzado (1,20 puntos; -0,30 por cada altura no aplicada). - Adecuación del procedimiento: Limpieza y trazados en un solo trazo (0,25 puntos) y claridad en la identificación del resultado (0,25 puntos).
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
